Le sens de montage d’un vase d’expansion sanitaire prête souvent à confusion, car les recommandations varient selon la technologie du vase, son volume et la notice du fabricant. Sur une installation d’eau chaude sanitaire, ce composant absorbe la dilatation de l’eau lorsque la température monte. Cette dilatation représente en moyenne 3 % du volume d’eau, ce qui suffit à faire grimper la pression dans un ballon si rien n’est prévu pour la compenser.
Le vase d’expansion sanitaire, souvent de couleur blanche pour le distinguer d’un vase chauffage rouge, protège le chauffe-eau, limite les ouvertures intempestives du groupe de sécurité et participe à la longévité de l’installation. Encore faut-il le poser dans le bon sens, au bon endroit et avec le bon type de raccordement. Les points ci-dessous permettent d’éviter les erreurs les plus courantes.
Quel est le sens de montage d’un vase d’expansion sanitaire ?
Le principe à retenir : il n’existe pas un sens unique pour tous les modèles
Premier repère utile, il n’existe pas un sens universel valable pour tous les vases d’expansion sanitaires. Certains retours de terrain indiquent qu’il n’y a pas de sens strict, tandis que d’autres précisent au contraire un raccordement par le bas pour les modèles à vessie.
Cette différence s’explique simplement par la conception interne du vase. Un vase fermé à pression variable, le plus répandu aujourd’hui, contient d’un côté de l’eau et de l’autre un gaz neutre, souvent de l’azote. La pression de gonflage est souvent comprise entre 0,8 et 1,5 bar, avec des réglages plus spécifiques selon les cas. Certaines sources pratiques mentionnent aussi 0,5 bar sur de petites installations ECS.
Le bon sens de pose dépend donc de plusieurs critères :
- la présence d’une membrane ou d’une vessie,
- la présence d’un T spécial fourni par le fabricant,
- le volume du vase,
- la notice de montage du fabricant,
- l’objectif de circulation ou de rinçage interne du vase.
Dans les discussions techniques, deux idées reviennent souvent. Pour certains montages, le raccord en haut aide à éviter le contact prolongé de l’air avec la membrane. Pour les vases ECS à vessie, le raccordement par le bas est fréquemment présenté comme la meilleure solution pour favoriser l’évacuation des dépôts.

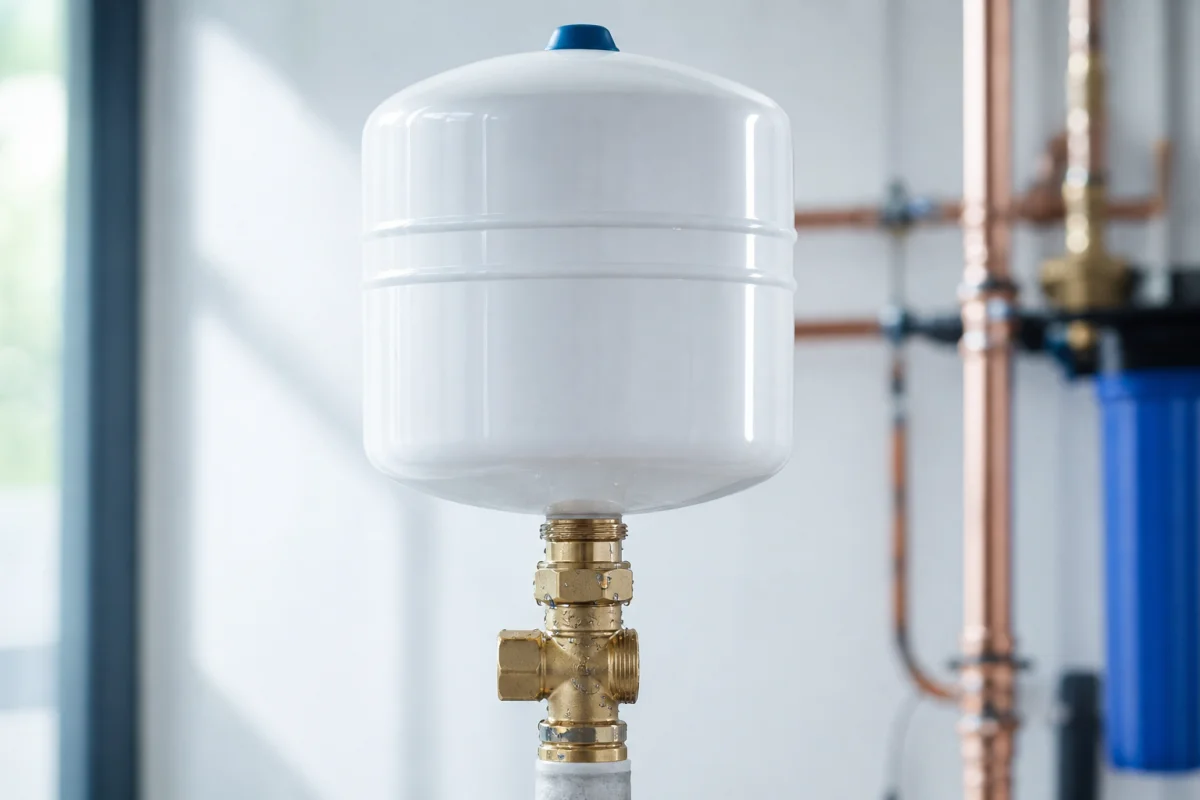

Le raccordement par le bas, cas le plus fréquent sur les vases sanitaires à vessie
Sur un vase d’expansion sanitaire à vessie, la pratique la plus souvent citée est un raccord par le bas. L’objectif n’est pas seulement mécanique. Ce montage aide à limiter la stagnation d’eau dans la vessie et facilite l’évacuation des dépôts lors des variations de pression.
Le témoignage suivant résume bien cette logique :
« si c’est un vase pour ecs à vessie, il faut le raccorder par le bas, de façon à « évacuer » les éventuels dépôts, à chaque « décharge ». »
Michel, source : www.bricozone.be
Cette recommandation rejoint aussi l’usage d’un T spécial, parfois livré avec le vase, qui favorise le rinçage régulier de la vessie. Dans ce cas, le vase doit être raccordé au plus court sur la branche prévue. Un simple T classique n’offre pas toujours le même résultat hydraulique.
Pour les installations de production d’eau chaude sanitaire, ce point est particulièrement utile, car une eau qui stagne trop longtemps dans la vessie peut se dégrader. C’est aussi l’une des raisons pour lesquelles certains installateurs sont attentifs au type exact de vase choisi.
Le vase d’expansion sanitaire se monte-t-il en haut ou en bas ?
Pourquoi certains fabricants imposent-ils un raccord par le bas ?
Le montage en bas est souvent retenu pour des raisons de fonctionnement interne et d’entretien naturel du vase. Quand le raccord est placé en partie basse sur un modèle conçu pour cela, l’eau entre et sort plus facilement, ce qui réduit les zones mortes et aide au rinçage.
Cette logique se retrouve aussi dans certaines indications de terrain sur les volumes. Des retours utilisateurs signalent que :
- pour des vases de 2 à 25 litres, certains modèles peuvent être suspendus,
- pour des modèles de 35 à 80 litres, le raccordement serait toujours par le bas.
Les gammes sanitaires Flamco donnent un bon aperçu de la diversité des configurations. La série Airfix A couvre par exemple 8 à 80 litres, avec une pression de service maximale de 10 bars pour les petits volumes et 8 bars pour les volumes de 35 à 80 litres. D’autres modèles comme Airfix D intègrent une pièce en T, ce qui montre bien que le mode de raccordement fait partie intégrante de la conception.
Quand une pose avec raccord en haut peut être admise selon le modèle
Certains professionnels et utilisateurs indiquent qu’un raccord en haut peut être admis, voire recherché, sur des modèles spécifiques. L’argument avancé est la limitation du contact de l’air avec la membrane.
Un avis souvent repris l’exprime clairement :
« Bonjour Boby60, non pas de sens, la position idéale est raccord en haut ce qui permet d’éviter d’avoir de l’air au contact de la membrane. »
Marc, source : forums.futura-sciences.com
Un autre retour va dans le même sens pour le chauffage :
« respecter le sens de montage (eau en haut pour éviter d’emprisoner de l’air) »
source : inovatherm.free.fr
Ce point doit toutefois être remis dans son contexte. Les conseils donnés pour un vase chauffage ne s’appliquent pas automatiquement à un vase sanitaire. Les vases ECS à vessie sont souvent traités différemment pour des raisons d’hygiène, de circulation d’eau et de dépôts. La seule règle vraiment fiable reste donc la notice du fabricant.
| Configuration | Tendance de montage | Motif principal |
|---|---|---|
| Vase sanitaire à vessie | Raccord par le bas | Évacuation des dépôts, rinçage de la vessie |
| Vase à membrane, selon modèle | Raccord en haut parfois admis | Limiter l’air au contact de la membrane |
| Grand volume sanitaire | Souvent par le bas | Poids, stabilité, hydraulique du fabricant |
| Montage avec T spécial | Selon branche prévue | Assurer la fonction circulante correcte |
Faut-il un raccordement horizontal ou vertical ?
Les différences entre montage vertical et montage horizontal
Le choix entre horizontal et vertical dépend d’abord du modèle. Certains vases sont pensés pour être suspendus verticalement, d’autres existent en version horizontale dédiée. Flamco commercialise par exemple un Airfix P Horizontal avec une pression de gonflage standard de 3,5 bars.
Le montage vertical est généralement le plus simple sur un petit chauffe-eau domestique, surtout quand l’espace est réduit. Le montage horizontal, lui, répond surtout à une contrainte de place ou à une conception spécifique du vase.
Dans tous les cas, le vase doit rester :
- accessible pour le contrôle de la valve,
- compatible avec son support ou son pied,
- posé sans contrainte sur la tuyauterie,
- conforme à la notice de pose.
Sur les installations de chauffe-eau, certaines recommandations indiquent aussi un vase placé géographiquement au-dessus du chauffe-eau. Ce point peut varier selon l’agencement, mais il revient régulièrement dans les conseils de pose pratique.
Quelle position choisir selon le modèle de vase
Le bon choix repose sur la fiche technique. Quelques repères concrets permettent d’y voir plus clair :
- un petit vase sanitaire de quelques litres peut souvent être suspendu,
- un vase de plus grand volume demande plus souvent une pose stable, avec raccord bas et parfois un pied,
- une version horizontale ne doit pas être improvisée avec un vase prévu pour une pose verticale,
- un modèle avec fonction circulante ou fonction circulante intégrale doit être raccordé exactement comme prévu par le fabricant.
Les gammes sanitaires récentes montrent bien cette diversité. Les modèles Airfix DE montent jusqu’à 3 000 litres avec une pression de service maximale de 16 bars, tandis que les Airfix P couvrent des plages de 2 à 5 000 litres selon les versions. À ces niveaux, le sens de pose ne relève plus d’une préférence mais d’une exigence de conception.
Comment repérer le bon sens de pose sur le vase ?
Comment repérer l’entrée et la sortie sur le vase
Sur la majorité des vases d’expansion sanitaires, il n’y a pas d’entrée et de sortie au sens classique du terme. Le vase travaille comme une chambre d’expansion reliée au circuit par un seul raccord hydraulique. Il n’y a donc pas un flux traversant comme sur un filtre ou un circulateur.
Pour repérer le bon sens de pose, il faut plutôt vérifier :
- la position du raccord fileté,
- la position de la valve de gonflage,
- la présence éventuelle d’une flèche sur la pièce en T ou sur un accessoire associé,
- les mentions vertical, horizontal, top ou équivalentes sur la notice,
- le type de support fourni avec le vase.
Sur un montage ECS avec T spécial, c’est souvent la pièce de raccordement qui donne l’information la plus fiable. Le vase se fixe sur la branche prévue pour permettre le bon renouvellement de l’eau dans la vessie.
Le sens de pose change-t-il selon la marque du vase ?
Oui, le sens de pose peut changer selon la marque et même selon la gamme au sein d’une même marque. Il ne faut donc pas transposer automatiquement une habitude prise sur un autre modèle.
Quelques données utiles issues de la documentation Flamco :
- Airfix A, de 8 à 80 litres, pour eau de ville, avec certification ACS, DVGW et WRAS sur plusieurs volumes,
- Airfix D, de 8 à 35 litres, livré avec pièce en T, pression max 10 bars,
- Airfix P Horizontal, prévu pour une pose horizontale dédiée, gonflage standard 3,5 bars,
- Airfix DE, de 50 à 3 000 litres, jusqu’à 16 bars, avec capteur électronique de rupture de membrane.
La présence de certifications sanitaires comme ACS ou WRAS reste aussi un bon indicateur pour choisir un véritable vase ECS, et non un vase chauffage détourné de son usage.
Un retour utilisateur illustre bien cette dépendance au produit choisi :
« J’ai regardé les vases pneumatex de (18 litres ), le raccordement est par le bas. »
source : www.bricozone.be
Peut-on installer un vase d’expansion à l’envers ?
Que se passe-t-il si le vase d’expansion sanitaire est mal monté ?
Un vase monté dans le mauvais sens peut continuer à fonctionner quelque temps, mais le risque de dysfonctionnement augmente. Les conséquences varient selon la technologie interne du vase et la qualité du raccordement.
Les problèmes les plus courants sont les suivants :
- stagnation d’eau dans la vessie,
- dépôts mal évacués,
- air piégé au mauvais endroit,
- usure prématurée de la membrane ou de la vessie,
- ouverture fréquente du groupe de sécurité,
- hausse excessive de pression dans le ballon.
Quand l’eau chauffe dans un chauffe-eau à accumulation, sa dilatation peut faire monter fortement la pression. Sans compensation correcte, le groupe de sécurité finit par laisser couler de l’eau, souvent vers 7 ou 10 bars en ECS familiale. Sur chauffage, la soupape joue généralement à environ 3 bar.
Le vase n’est donc pas un accessoire secondaire. Il protège le ballon, améliore son rendement dans la durée et réduit les sollicitations de la soupape. Sur un chauffe-eau électrique, des retours spécialisés expliquent qu’une installation bien pensée permet d’augmenter la longévité de l’appareil, avec un temps de pose estimé à 1 à 2 heures pour un professionnel équipé.
Un autre point mérite attention, côté hygiène. Un avis d’utilisateur met en garde contre les risques liés à la stagnation :
« Personnellement, sans avoir la phobie sécuritaire, je ne monterais jamais un vase d’expansion sur mon circuit d’ECS. Typiquement, chaleur et stagnation de l’eau en font un nid à légionelles… »
source : forums.futura-sciences.com
Cette remarque ne remet pas en cause l’usage du vase sanitaire lui-même, mais rappelle une exigence simple : utiliser un modèle réellement conçu pour l’ECS et respecter son mode de raccordement.
Comment savoir si le vase d’expansion est bien posé ?
Comment vérifier que le montage est correct après installation
Après la pose, quelques contrôles permettent de valider le montage du vase d’expansion sanitaire et d’éviter les mauvaises surprises au premier cycle de chauffe.
- vérifier que le modèle installé est bien un vase sanitaire, et non un vase chauffage,
- contrôler que le raccordement correspond à la notice, en haut, en bas, vertical ou horizontal selon le cas,
- confirmer la pression de gonflage avant mise en service, souvent entre 0,8 et 1,5 bar selon les indications générales,
- sur certaines petites installations, vérifier si le réglage autour de 0,5 bar correspond bien à la préconisation retenue,
- observer le comportement du groupe de sécurité pendant la chauffe,
- contrôler l’absence de contrainte mécanique sur les tuyaux et le support,
- prévoir un accès simple à la valve pour les vérifications futures.
Si le groupe de sécurité s’ouvre souvent, si la pression grimpe anormalement ou si le vase semble plein d’eau, il faut contrôler le gonflage et l’état de la membrane. Une membrane percée ou un vase mal gonflé ne compense plus correctement la dilatation. Les retours d’expérience indiquent d’ailleurs que les pannes de vase représenteraient plus de 20 % des demandes d’interventions dans certains contextes.
Un entretien régulier reste utile, même sans obligation stricte. Le groupe de sécurité doit être manipulé chaque mois pour éviter son blocage, en actionnant le robinet de fermeture et la soupape. Pour le vase, un contrôle annuel est une bonne base, ou au minimum tous les 3 ans si l’installation est peu sollicitée.
Sur le plan pratique, beaucoup d’installateurs ajoutent aussi une vanne à boule avec purgeur intégré ou un raccord de vase. Cela facilite le remplacement du vase sans vidanger toute l’installation.
Le bon montage ne se juge pas seulement à l’orientation visible du vase. Il se vérifie surtout par la cohérence de l’ensemble : type de vase, pression de gonflage, emplacement, accessoire de raccordement et comportement du groupe de sécurité à chaud. Quand ces points sont alignés, le chauffe-eau travaille dans de meilleures conditions et la maintenance devient beaucoup plus simple sur la durée.
