Le schéma plancher chauffant hydraulique sert à visualiser l’organisation complète d’une installation, depuis la source de chaleur jusqu’aux boucles intégrées dans le sol. C’est le document de base pour concevoir un réseau cohérent, équilibrer les circuits et éviter les erreurs de pose qui pénalisent le confort thermique.
Ce type de chauffage au sol repose sur un réseau de tubes dans lesquels circule de l’eau chaude, généralement entre 30 et 45°C. La chaleur est diffusée par rayonnement depuis le sol, avec une sensation plus homogène que celle produite par des radiateurs classiques, qui chauffent surtout par convection. Le résultat recherché est simple, une température régulière dans la pièce, moins de points froids et un système discret, silencieux et durable.
Le plancher chauffant hydraulique existe depuis les années 60, d’abord dans l’habitat collectif. Les premières versions demandaient une eau beaucoup plus chaude, car les tubes étaient souvent posés de façon linéaire et trop espacée. L’évolution vers le PCBT, le plancher chauffant basse température, popularisé dans les années 90, a profondément amélioré le confort et les performances énergétiques.
Pour lire correctement un schéma, poser les tubes selon une logique thermique et choisir une source de chauffage compatible, certains repères techniques sont indispensables. C’est ce que détaille cet article.
Qu’est-ce qu’un schéma de plancher chauffant hydraulique ?
Un schéma de plancher chauffant hydraulique est une représentation technique du circuit de chauffage au sol. Il montre la source de chaleur, le bloc collecteur, les départs et retours, les boucles de tubes, ainsi que les éléments de régulation et de circulation.
Son rôle est double :
- guider la conception de l’installation avant les travaux,
- faciliter la pose, le raccordement et la maintenance une fois le chantier lancé.
Dans une maison individuelle comme dans un bâtiment tertiaire, ce schéma permet de vérifier la cohérence de l’ensemble, notamment :
- la répartition des boucles par pièce ou par zone,
- la longueur des circuits,
- la position du collecteur,
- le sens de circulation de l’eau,
- la compatibilité avec la chaudière ou la pompe à chaleur.
Un schéma bien conçu n’est pas un simple dessin de principe. Il conditionne la qualité de diffusion thermique, la facilité d’équilibrage et la consommation énergétique future.
| Élément du schéma | Fonction | Point de vigilance |
|---|---|---|
| Source de chaleur | Produit l’eau chaude du réseau | Compatibilité basse température |
| Collecteur | Répartit l’eau dans les différentes boucles | Position centrale et accessibilité |
| Boucles de tubes | Diffusent la chaleur sous le sol | Longueur et entraxe adaptés |
| Circulateur | Assure la circulation continue de l’eau | Débit suffisant pour chaque zone |
| Régulation | Ajuste la température et l’équilibrage | Réglage précis par usage ou pièce |
Comment fonctionne un plancher chauffant hydraulique ?
Le fonctionnement repose sur un circuit fermé d’eau chaude intégré sous la chape. L’eau est chauffée par une source adaptée, puis envoyée dans des tubes disposés en serpentins ou en boucles sur des panneaux isolants. La chaleur traverse progressivement la chape et remonte vers le revêtement de sol.
Cette diffusion lente produit une montée en température douce et régulière. Contrairement à des émetteurs muraux, le sol entier devient l’émetteur de chaleur. Cela limite les écarts thermiques entre le centre de la pièce, les angles et les zones proches des ouvertures.
Le cycle de fonctionnement suit généralement cet ordre :
- la chaudière ou la pompe à chaleur chauffe l’eau,
- le circulateur met le réseau en mouvement,
- le collecteur distribue l’eau dans chaque boucle,
- les tubes transmettent la chaleur à la chape,
- l’eau refroidie revient par le retour vers la source de chaleur.
Dans un système moderne, la basse température d’eau, souvent comprise entre 30 et 45°C, suffit à chauffer efficacement les pièces. C’est l’un des grands atouts du PCBT, avec à la clé un fonctionnement plus économique, surtout lorsqu’il est couplé à une chaudière à condensation ou à une pompe à chaleur air/eau.
Il existe aussi une version réversible, capable de rafraîchir légèrement le logement en été. Avec une pompe à chaleur air/eau réversible, le réseau peut faire baisser la température intérieure de 2 à 3°C. Ce n’est pas une climatisation au sens strict, mais le gain de confort est réel dans les régions chaudes.
Quels sont les composants d’un plancher chauffant hydraulique ?
Une installation complète comprend plusieurs éléments qui doivent fonctionner ensemble sans déséquilibre hydraulique. Le schéma doit tous les faire apparaître clairement.
- une source de chaleur, chaudière, pompe à chaleur, sonde géothermique ou capteurs solaires,
- un circuit hydraulique,
- un bloc collecteur,
- des tubes en PER, multicouche, cuivre ou matériau synthétique selon les systèmes,
- un circulateur,
- des organes de régulation,
- une isolation de sol avec dalles adaptées,
- une bande périphérique de désolidarisation,
- une chape d’enrobage ou une chape fluide.
La qualité d’un schéma dépend aussi de ce qu’il ne montre pas toujours au premier regard, le support doit être propre, plan, lisse et préparé selon les règles de l’art. Les cloisons, huisseries et bâtis verticaux doivent être en place avant la pose. Les réseaux électriques et sanitaires ne doivent pas être intégrés dans la dalle flottante, conformément aux DTU 70-1 et DTU 65-8. Si ces canalisations passent sur le support, elles doivent être noyées dans un ravoirage conforme.
Le rôle du collecteur dans la répartition de la chaleur

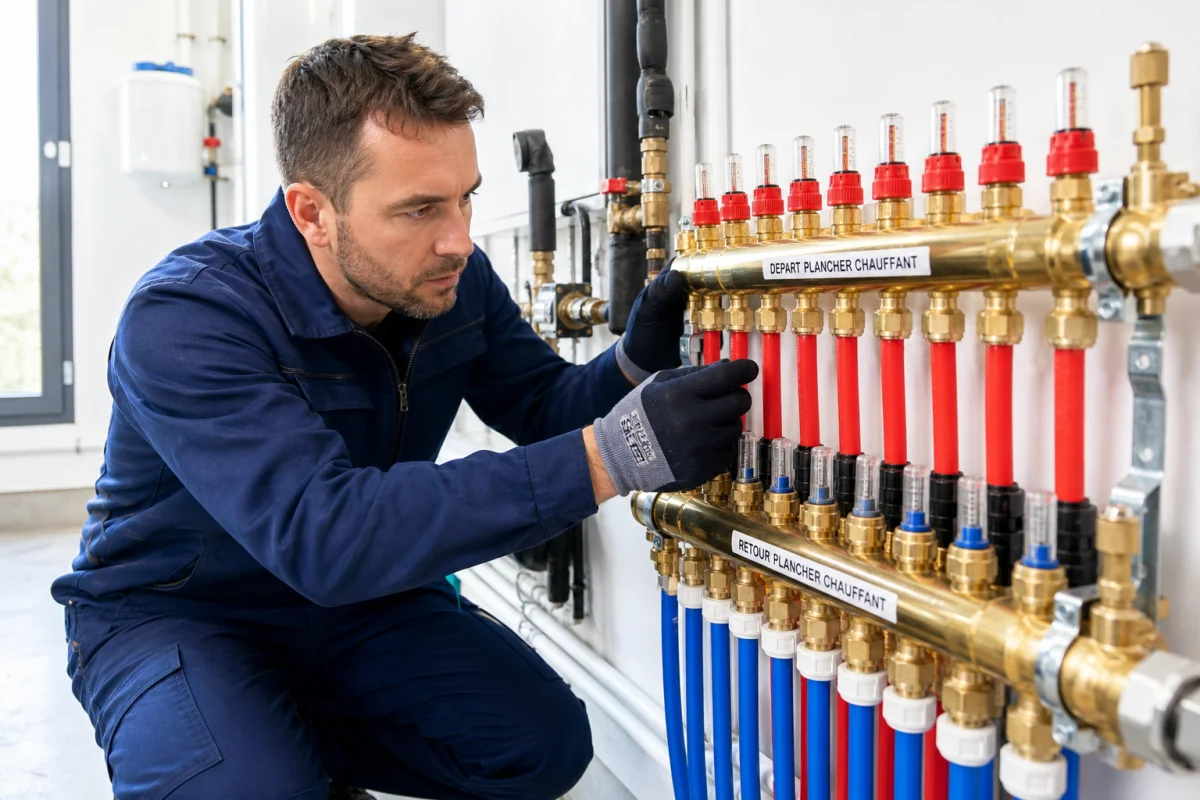

Le collecteur est la pièce centrale du schéma hydraulique. Il fait le lien entre la source de chaleur et les boucles du plancher. Concrètement, il reçoit l’eau chaude, la répartit dans les différents circuits, puis récupère l’eau de retour.
Il sert aussi à :
- équilibrer les débits entre les pièces,
- réguler la température diffusée dans le sol,
- faciliter la maintenance et la purge,
- isoler une boucle en cas d’intervention.
Les collecteurs sont souvent installés dans un placard technique ou encastrés dans un mur. Leur position doit rester centrée par rapport aux zones desservies pour limiter les longueurs de liaison. En pratique, on prévoit un ensemble collecteur par niveau. Au-delà de 100 m², plusieurs ensembles sont souvent conseillés afin de faciliter la distribution et l’équilibrage.
Les tubes, entraxe et circulation de l’eau chaude

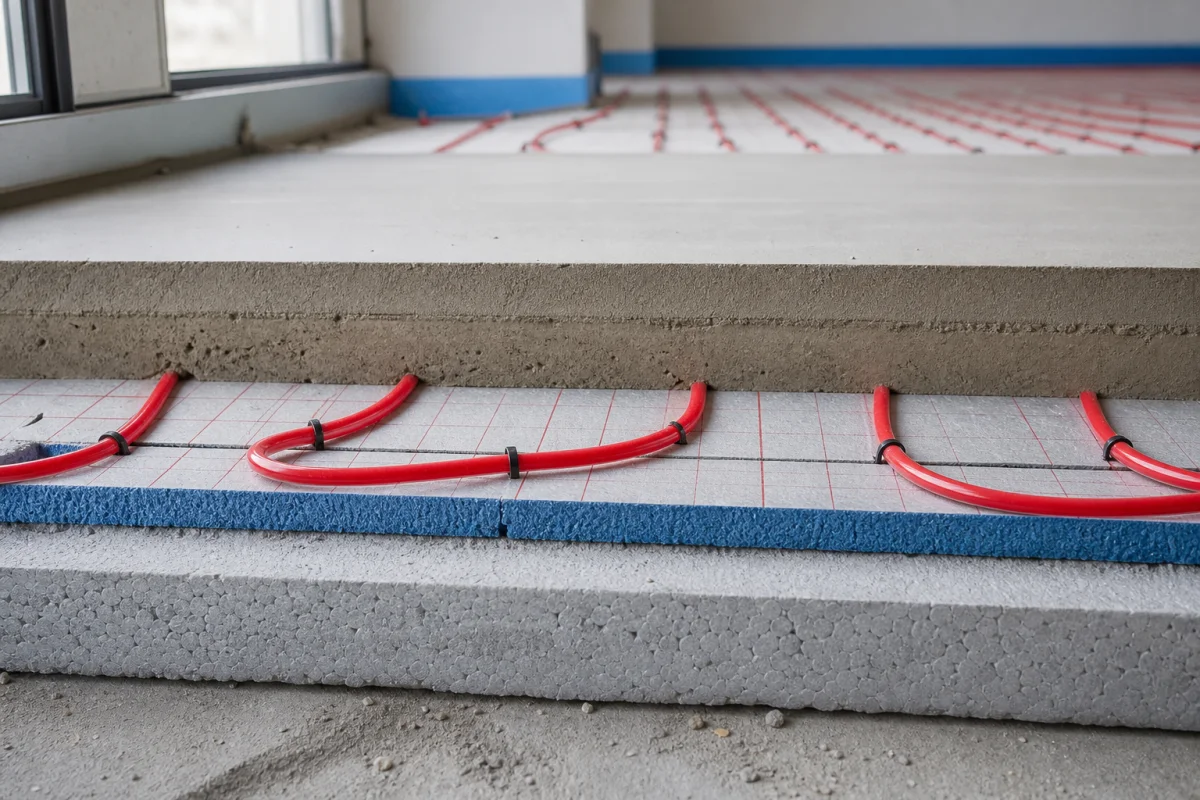

Les tubes constituent le réseau émetteur. Ils sont posés en boucles individuelles sur des dalles isolantes, puis recouverts par la chape. Le matériau le plus courant reste le PER, mais le multicouche est aussi utilisé. Le cuivre existe encore sur certains systèmes, apprécié pour sa durabilité et ses performances, tandis que les matériaux synthétiques sont choisis pour leur souplesse de pose.
Deux paramètres sont essentiels sur un schéma :
- la longueur de boucle, généralement limitée à 120 ml maximum,
- l’entraxe, souvent autour de 150 mm entre les tubes selon les besoins thermiques.
Un entraxe trop large crée des zones moins bien chauffées. Une boucle trop longue entraîne des pertes de charge plus élevées et un équilibrage plus difficile. Le pas de pose doit donc être défini pièce par pièce.
La circulation se fait depuis le départ vers le retour, dans un réseau fermé. Le schéma doit permettre d’identifier immédiatement chaque boucle et sa zone correspondante.
Le circulateur et la régulation de température
Le circulateur maintient le mouvement de l’eau dans tout le réseau. Sans lui, la chaleur ne serait pas distribuée correctement entre les boucles. Il doit être dimensionné selon le débit nécessaire et les pertes de charge du circuit.
La régulation complète ce dispositif. Elle ajuste la température de l’eau et le fonctionnement par zone afin d’obtenir un confort stable sans surchauffe. Sur un plancher chauffant hydraulique, cette régulation est particulièrement utile car l’inertie du système est plus forte qu’avec des radiateurs.
Un schéma bien pensé intègre :
- la régulation de température d’eau,
- l’équilibrage des boucles,
- la gestion par niveau ou par zone,
- la compatibilité avec la mise en service et la première mise en chauffe.
Comment lire un schéma de plancher chauffant hydraulique ?
Lire un schéma consiste d’abord à repérer le parcours de l’eau, les connexions principales et la logique de distribution des boucles. Les symboles peuvent varier selon les bureaux d’études ou les fabricants, mais les repères de base restent les mêmes.
Le bon réflexe consiste à partir de la source de chaleur, puis à suivre le cheminement jusqu’au collecteur et vers chaque pièce. Il faut ensuite vérifier la cohérence des retours, l’équilibrage des longueurs et les points de régulation.
Identifier le départ, le retour et les boucles de chauffage
Le départ correspond à l’eau chaude envoyée dans le plancher. Le retour récupère l’eau refroidie après diffusion de chaleur. Entre les deux, chaque boucle dessert une partie de pièce ou une zone définie.
Sur le schéma, il faut vérifier :
- le nombre de boucles prévues,
- leur affectation à chaque pièce,
- leur longueur approximative,
- leur raccordement au bon collecteur.
Dans une grande maison ou un bâtiment à plusieurs niveaux, cette lecture permet de repérer rapidement s’il faut un bloc collecteur supplémentaire. C’est souvent le cas lorsque les surfaces sont importantes ou lorsque l’installation dessert deux étages distincts.
Repérer le sens de circulation et les liaisons avec le collecteur
Le sens de circulation doit apparaître clairement, souvent grâce à des flèches. Cette indication évite les erreurs de raccordement au moment de la pose. Une inversion entre départ et retour perturbe fortement le fonctionnement attendu.
Les liaisons entre les boucles et le collecteur doivent aussi être lisibles. Le schéma doit montrer :
- où commencent les circuits,
- où ils reviennent,
- comment ils sont regroupés par zone,
- où se trouvent les points de réglage et d’équilibrage.
Cette étape est précieuse pour les essais, la mise en eau, la maintenance et le diagnostic d’une anomalie de chauffage sur une pièce précise.
Poser les tubes selon un schéma cohérent
La pose des tubes est l’étape centrale du chantier. Un schéma cohérent ne suffit pas, encore faut-il que la mise en œuvre respecte les contraintes du support, de l’isolation et de la future chape.
Le support doit être propre, plan et sans dépôt. En cas de défaut de planéité, un ragréage autolissant peut être nécessaire. Avant les tubes, il faut poser les bandes périphériques sur tout le pourtour des pièces, autour des piliers, cheminées, emprises d’escalier et autres éléments verticaux. Elles jouent le rôle de joint de dilatation et isolent la dalle chauffante des parois.
Les dalles isolantes sont ensuite posées pièce par pièce, souvent de gauche à droite, en commençant par l’angle opposé à l’entrée. Les grandes pièces sont traitées en premier afin de limiter les chutes. Les raccords doivent être soignés, parfois complétés avec de la mousse polyuréthane, pour éviter les infiltrations de béton et garantir l’étanchéité thermique.
Quelques contrôles doivent être faits avant la pose :
- hauteur de réservation suffisante,
- rehaussement du sol compatible avec les portes et portes-fenêtres,
- prise en compte des prises électriques et des seuils,
- absence de meubles sans pieds sur les zones principales de diffusion,
- revêtements compatibles avec le chauffage au sol.
Les revêtements les plus favorables sont le carrelage céramique, la pierre calcaire et le granit. À l’inverse, la moquette, le liège, certains parquets en chêne et les matières trop poreuses sont moins adaptés. Les tapis et moquettes de plus de 10 mm d’épaisseur freinent aussi la diffusion thermique.
Raccorder les boucles au collecteur
Chaque boucle doit être ramenée au collecteur selon le schéma défini. Le repérage des circuits est indispensable pour éviter les inversions lors du raccordement.
Une méthode propre consiste à :
- poser les tubes en respectant le pas de pose prévu,
- fixer correctement chaque boucle sur les dalles ou supports,
- identifier chaque départ et chaque retour,
- raccorder chaque circuit au bon emplacement sur le collecteur,
- contrôler la cohérence de l’ensemble avant mise sous pression.
La précision de cette étape conditionne l’équilibrage futur. Une installation mal repérée devient vite compliquée à régler, surtout quand plusieurs pièces présentent des besoins thermiques différents.
Réaliser les essais de pression et la mise en eau
Avant le coulage de la chape, des essais de pression sont nécessaires. Ils servent à vérifier l’étanchéité du réseau et à détecter toute anomalie de raccordement. Une montée en pression est prévue avant la première mise en chauffe, avec établissement d’un rapport d’essai.
La phase comprend en général :
- le remplissage du réseau,
- la purge de l’air,
- le test de pression,
- le contrôle des raccords et des boucles,
- la validation avant enrobage,
- la mise en service et l’équilibrage après séchage.
Après la pose des tubes, vient l’enrobage par dalle béton ou chape fluide. La première mise en chauffe doit être progressive et conforme aux prescriptions techniques du système installé.
Quelle source de chauffage est compatible avec un plancher chauffant hydraulique ?
Le plancher chauffant hydraulique est compatible avec plusieurs sources d’énergie, à condition qu’elles puissent alimenter un réseau basse température de manière stable.
Les solutions les plus courantes sont :
- la chaudière, notamment la chaudière à condensation,
- la pompe à chaleur air/eau, y compris en version réversible,
- la géothermie via sonde géothermique,
- les capteurs solaires en appoint ou selon la configuration globale.
Le choix dépend du projet, de la surface, du budget, du niveau d’isolation du bâtiment et de l’objectif énergétique recherché. Le plancher chauffant hydraulique est souvent très pertinent dans une construction neuve, notamment parce qu’il s’intègre bien aux exigences de performance comme la RT2012. En rénovation, il reste possible, mais les contraintes sont plus lourdes, hauteur disponible, reprise des sols, adaptation des seuils et compatibilité du support.
Avec une pompe à chaleur ou une chaudière à condensation, le système peut offrir de bonnes économies d’énergie par rapport à une chaudière traditionnelle, grâce à la faible température d’eau nécessaire. Cette logique explique son succès dans les maisons modernes, mais aussi dans l’habitat collectif et dans le tertiaire, bureaux, hôtels, écoles, commerces, bâtiments hospitaliers ou gymnases.
Les erreurs de schéma à éviter dès la conception
Les défauts de conception coûtent cher, parce qu’ils se corrigent difficilement après coulage de la chape. Un schéma de plancher chauffant hydraulique doit donc être pensé avec rigueur dès le départ.
Les erreurs les plus fréquentes sont les suivantes :
- placer le collecteur trop loin des zones desservies,
- prévoir des boucles trop longues, au-delà de 120 ml,
- négliger l’équilibrage entre pièces,
- utiliser un entraxe inadapté aux besoins thermiques,
- oublier la bande périphérique de désolidarisation,
- sous-estimer l’isolation du sol,
- ignorer les contraintes de hauteur sous portes et menuiseries,
- choisir un revêtement peu compatible avec la diffusion de chaleur,
- mal repérer départ et retour sur le schéma,
- prévoir un seul collecteur pour une grande surface ou plusieurs niveaux quand plusieurs ensembles seraient plus cohérents.
Un autre point souvent négligé concerne la maintenance. Une installation hydraulique durable demande un entretien régulier, notamment le nettoyage annuel des filtres et des pots à boue. Si le schéma n’intègre pas une logique d’accès simple aux organes de contrôle, l’exploitation devient moins pratique sur le long terme.
La conformité réglementaire reste enfin décisive. La mise en œuvre doit respecter les documents techniques en vigueur, les prescriptions du CSTB, les exigences des avis techniques et les règles propres au système choisi. Certains produits, comme des dalles à plots ou des plaques isolantes spécifiques, relèvent d’avis techniques ou de constats de traditionalité précis. La responsabilité de l’installateur est engagée sur la conformité de l’ensemble.
Un bon schéma ne se contente pas de faire circuler de l’eau dans des tubes. Il anticipe le chantier, le confort réel, l’entretien futur et les limites du bâtiment. C’est cette approche qui fait la différence entre un plancher chauffant simplement posé et une installation vraiment performante, stable et agréable à vivre pendant de longues années.
