Le schéma plancher chauffant sert à visualiser le fonctionnement complet d’une installation, depuis le générateur de chaleur jusqu’aux boucles intégrées dans le sol. C’est un document utile pour concevoir un réseau cohérent, vérifier la sécurité hydraulique, anticiper l’équilibrage et éviter les erreurs de raccordement.
Dans une installation hydraulique, le plancher chauffant fonctionne grâce à un réseau de tubes, souvent en PER ou en multicouche, noyés dans une dalle d’enrobage béton ou une chape fluide. Le système diffuse une chaleur homogène, reste silencieux, n’encombre pas les pièces et limite la mise en mouvement des poussières. Avec une pompe à chaleur air/eau réversible, il peut aussi participer au rafraîchissement, avec un gain de l’ordre de 2 à 3°C en été selon la configuration.
Ce type de chauffage est généralement plus simple à prévoir en construction neuve qu’en rénovation, où la hauteur disponible, la nature du support et les travaux de reprise peuvent rendre le projet complexe. Un bon schéma permet justement de vérifier la faisabilité technique avant le chantier.
À quoi sert un schéma plancher chauffant
Un schéma plancher chauffant a plusieurs fonctions. Il ne sert pas seulement à représenter des tuyaux ou des symboles techniques. Il permet de comprendre, dimensionner et contrôler l’installation.
- Visualiser le circuit hydraulique, du générateur jusqu’aux boucles
- Identifier les organes de sécurité, comme la soupape, le purgeur et le vase d’expansion
- Vérifier la compatibilité des températures entre la source de chaleur et le plancher chauffant basse température
- Préparer la pose du collecteur, des isolants, des tubes et de la chape
- Faciliter la maintenance, notamment pour le nettoyage annuel des filtres et du pot à boue
- Éviter les erreurs de raccordement dans les installations mixtes avec radiateurs
Sur le terrain, ce schéma est utile à chaque étape, de la préparation du support jusqu’à la mise en service. Il aide aussi à documenter les essais, la montée en pression, la première mise en chauffe et l’équilibrage final.
Qu’est-ce qu’un schéma de plancher chauffant à eau
Un schéma de plancher chauffant à eau représente un système de chauffage au sol hydraulique. L’eau chauffée circule dans des boucles individuelles réparties sous le revêtement de sol. Ces boucles sont reliées à un collecteur, lui-même raccordé à une chaudière, une pompe à chaleur ou un autre générateur compatible.
Le schéma peut montrer plusieurs niveaux d’information :
- le schéma de principe, avec les composants majeurs
- le schéma hydraulique, avec départ, retour, pompe, vanne et sécurité
- le schéma de pose, avec collecteurs, boucles et zones desservies
- le schéma de raccordement mixte, si le plancher chauffant cohabite avec des radiateurs
Dans sa forme la plus complète, il intègre aussi les contraintes du bâti. Le support doit être propre, plan, horizontal et sans irrégularité, avec des tolérances de 7 mm sous une règle de 2 m et 2 mm sous une règle de 20 cm. Les canalisations électriques et sanitaires ne doivent pas être intégrées dans la dalle flottante selon les DTU70-1 et DTU65-8. Si elles passent sur le support, elles doivent être noyées dans un ravoirage conforme.
| Élément du schéma | Rôle principal | Point de vigilance |
|---|---|---|
| Collecteur | Répartir l’eau dans les boucles | À placer au moins 50 cm au-dessus du sol |
| Circulateur | Assurer la circulation homogène de l’eau | Adapté au réseau et à ses pertes de charge |
| Vase d’expansion | Absorber les variations de volume | Souvent 8 à 12 litres en basse température, selon le réseau |
| Vanne trois voies | Abaisser et réguler la température de départ | Indispensable dans certains montages mixtes |
| Thermostat de sécurité | Protéger le plancher contre une surchauffe | Couplé à la vanne 3 voies |
| Groupe de sécurité | Protéger le circuit | Soupape tarée à 3 bars, manomètre, purgeur |
| Pot à boue et filtre à tamis | Retenir boues et impuretés | Nettoyage annuel recommandé |
Comment lire un schéma de plancher chauffant à eau
La lecture d’un schéma devient simple quand on part du générateur, puis qu’on suit le trajet de l’eau jusqu’au plancher et retour. L’objectif est de voir si le circuit est logique, sécurisé et régulé correctement.
Identifier le départ, le retour et les boucles
Le départ correspond à l’eau envoyée vers le plancher chauffant. Le retour ramène l’eau vers le générateur après avoir cédé sa chaleur. Sur le schéma, les boucles représentent les circuits individuels de tube desservant chaque pièce ou zone.
Chaque boucle doit rester dans une longueur maîtrisée. La donnée couramment retenue est une longueur maximale de 120 ml par boucle. Au-delà, les pertes de charge augmentent et l’équilibrage devient plus difficile.
Le pas de pose varie selon les besoins thermiques des pièces. Une salle de bains ou une zone très vitrée peut nécessiter un schéma de boucles plus serré qu’une chambre.
Repérer le collecteur, le circulateur et les organes de sécurité
Le collecteur est le point central de distribution. Il relie le générateur et les différentes boucles. Sur un schéma, il apparaît souvent sous forme de nourrice de départ et de retour.
Le circulateur permet la mise en mouvement de l’eau dans tout le réseau. Sans lui, pas de circulation homogène. Il faut aussi repérer les éléments qui protègent l’installation :
- vase d’expansion, dimensionné selon le volume du réseau
- groupe de sécurité, avec manomètre, purgeur d’air automatique et soupape 3 bars
- pot à boue, utile contre l’encrassement et pour le désembouage
- filtre à tamis, pour récupérer les impuretés
- thermostat de sécurité, pour éviter une arrivée d’eau trop chaude dans le sol
Un schéma sérieux inclut toujours ces organes, surtout dans une installation mixte ou dans un projet associant chaudière et pompe à chaleur.
Les principaux éléments d’un schéma plancher chauffant
Un bon schéma plancher chauffant doit montrer les composants indispensables au fonctionnement quotidien, à la régulation et à la sécurité. Certains éléments sont visibles sur tous les projets, d’autres dépendent du générateur ou du type de raccordement choisi.
Collecteur, boucles et réseau de tubes
Le bloc collecteur fait le lien entre la chaudière ou la pompe à chaleur et le plancher chauffant. Son rôle est aussi de participer à la régulation de la température de l’eau diffusée dans le sol. Les collecteurs doivent être installés de préférence dans des placards ou encastrés, et centrés par rapport aux pièces desservies.
Quelques règles de placement reviennent souvent :
- un ensemble collecteur par niveau
- pour plus de 100 m², plusieurs ensembles collecteurs facilitent la distribution et l’équilibrage
- le collecteur doit être fixé au-dessus du réseau de tubes pour aider à la purge de l’air
- il doit être placé à au moins 50 cm au-dessus du sol pour respecter le rayon de courbure du tube

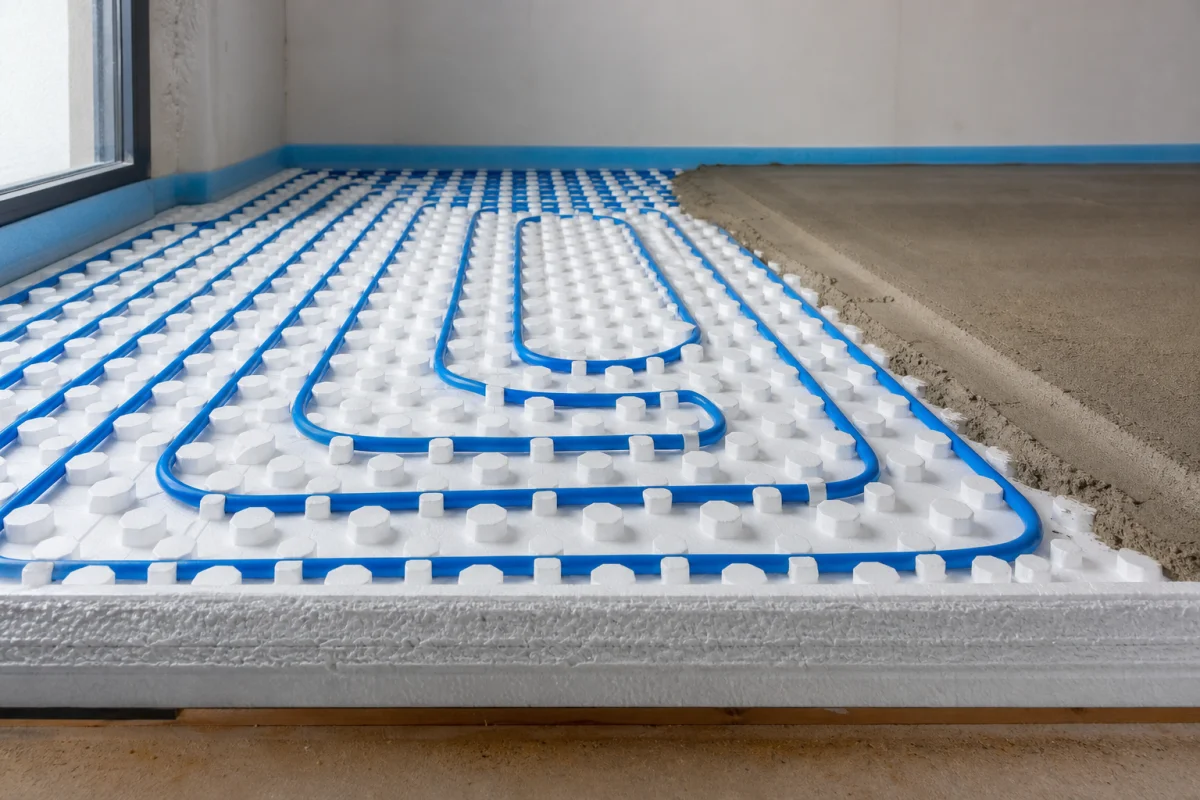

Le réseau est constitué de tubes PER, multicouche ou, dans certains systèmes, de tubes en PEXc. Ces boucles sont posées sur des dalles isolantes ou plaques à plots, avec un pas défini selon les besoins de chaque pièce.
Circulateur, vase d’expansion et groupe de sécurité
Le circulateur assure la circulation de l’eau dans le réseau et contribue à une diffusion homogène de la chaleur. Le vase d’expansion absorbe les variations de volume liées aux changements de température. En basse température, on rencontre souvent des volumes indicatifs de 8 à 12 litres, avec des besoins supérieurs sur des réseaux plus importants.
Le groupe de sécurité comprend généralement :
- un manomètre de pression
- un purgeur d’air automatique
- une soupape de sécurité de pression 3 bars
Sur le schéma, ces éléments doivent être clairement identifiables. Leur absence est souvent le signe d’un document incomplet ou d’un projet mal défini.
Vanne trois voies et thermostat de sécurité
La vanne trois voies motorisée et auto-régulée est centrale dans de nombreux montages. Elle permet de redistribuer la chaleur vers le plancher chauffant à basse température. C’est particulièrement utile lorsque le générateur produit une eau plus chaude que celle admise par le plancher.
Le thermostat de sécurité, couplé à la vanne 3 voies, protège le plancher contre une arrivée anormale de haute température. Sur un schéma, cette association doit être visible dès qu’il existe un risque d’alimentation trop chaude, par exemple avec certains circuits de chaudière ou en présence de radiateurs haute température.

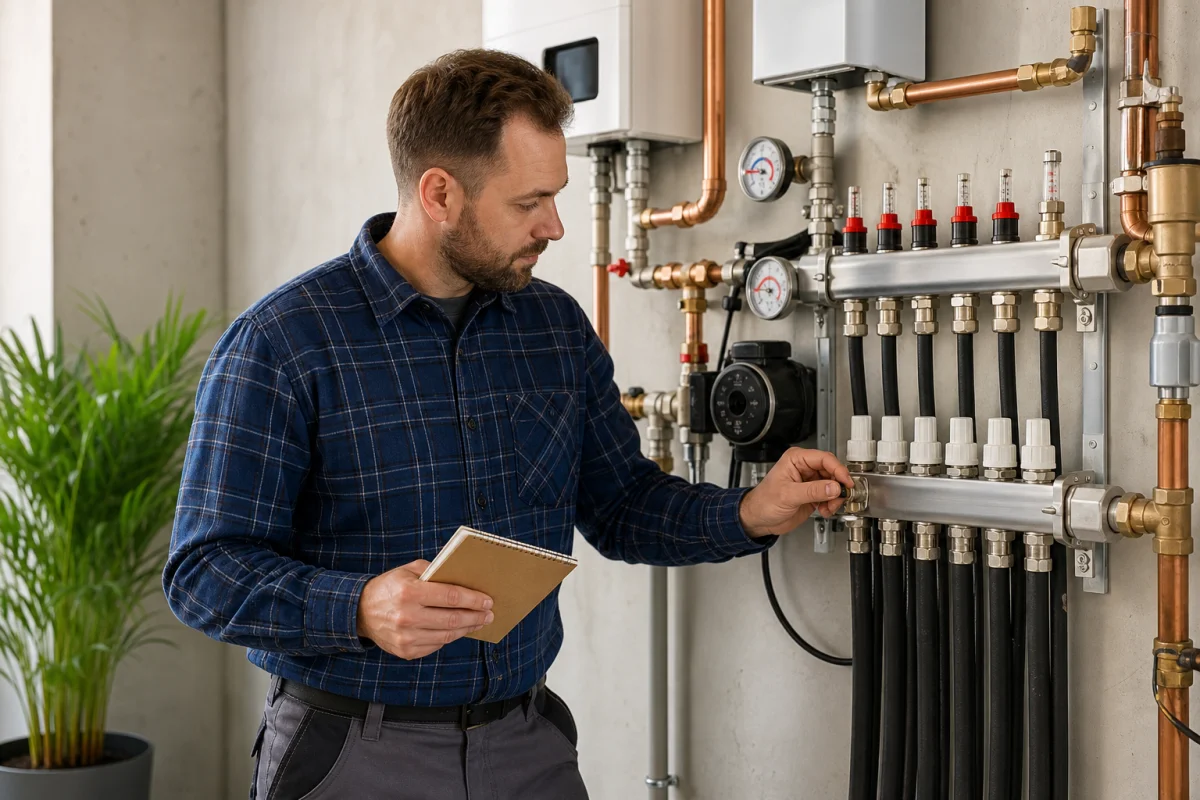

Où placer le collecteur d’un plancher chauffant
Le positionnement du collecteur influence la facilité de pose, la qualité de purge, l’équilibrage et même l’esthétique de l’installation. La logique de base consiste à le placer au plus près du centre des zones desservies.
Les emplacements recommandés sont :
- dans un placard technique
- dans une gaine ou un coffret encastré
- dans une zone accessible pour l’entretien et les réglages
Pour un logement sur deux niveaux, il faut prévoir un bloc collecteur par étage. Dans les grandes surfaces, au-delà de 100 m², multiplier les ensembles collecteurs simplifie la distribution hydraulique et réduit les longueurs de liaison.
Le collecteur doit être situé au-dessus du réseau de tubes et à au moins 50 cm du sol. Cette hauteur aide à respecter le rayon de courbure des tubes et favorise la purge d’air. Un collecteur mal placé complique les raccordements, allonge inutilement certaines boucles et rend l’équilibrage plus délicat.
Schéma plancher chauffant avec chaudière
Dans un schéma plancher chauffant avec chaudière, le point clé est la température d’eau envoyée dans le réseau. Le plancher chauffant travaille en basse température. Si la chaudière produit une eau plus chaude, le schéma doit intégrer une vanne mélangeuse à trois voies et un dispositif de sécurité adapté.
Le montage comprend le plus souvent :
- la chaudière
- un circulateur
- un vase d’expansion
- une vanne 3 voies motorisée
- un thermostat de sécurité
- un collecteur départ/retour
- un pot à boue et un filtre à tamis
- un groupe de sécurité
Dans une installation combinant radiateurs haute température et plancher chauffant basse température, la chaudière peut envoyer de la haute température dans le circuit général, puis la vanne mélangeuse abaisse la température dédiée au plancher. Le schéma doit clairement séparer les besoins des deux émetteurs.
Ce type de configuration est fréquent en rénovation partielle, lorsqu’un ancien réseau de radiateurs est conservé dans certaines zones de la maison.
Schéma plancher chauffant avec pompe à chaleur
Le schéma plancher chauffant avec pompe à chaleur est souvent le plus cohérent sur le plan énergétique, car les pompes à chaleur air/eau travaillent bien avec les émetteurs basse température. Le plancher chauffant est d’ailleurs présenté comme un système performant et économique, avec une consommation inférieure à celle d’autres appareils thermiques dans de nombreuses configurations.
Avec une pompe à chaleur air/eau réversible, le plancher peut aussi devenir plancher chauffant rafraîchissant. En été, l’eau plus fraîche qui circule dans le réseau peut permettre une baisse de température intérieure d’environ 2 à 3°C.
Le schéma peut prendre plusieurs formes :
- raccordement direct sur le collecteur si la régulation de température est compatible
- raccordement avec ballon tampon selon la conception retenue
- montage en parallèle avec une chaudière existante dans un système de relève
Une configuration documentée mentionne une pompe à chaleur TECHNIBEL PHRT 16 couplée en parallèle sur une installation existante, avec un inverseur 3 positions pour choisir la marche PAC, l’arrêt chauffage ou la marche chaudière. Dans ce type de montage non automatique, un thermostat extérieur peut couper la PAC à 17° extérieur. Le schéma doit alors montrer clairement la logique de commutation, la vanne de décharge éventuelle et la réutilisation de la régulation d’origine si elle pilote aussi le plancher.
Peut-on raccorder un plancher chauffant à des radiateurs
Oui, un plancher chauffant peut être raccordé à des radiateurs, mais le schéma doit tenir compte d’une contrainte majeure, les températures de fonctionnement ne sont pas les mêmes. Le plancher chauffant fonctionne en basse température, alors que les radiateurs classiques demandent souvent une eau plus chaude.
Le raccordement mixte suppose donc :
- une séparation claire des circuits
- une régulation adaptée à chaque émetteur
- une vanne mélangeuse côté plancher si l’eau produite est trop chaude
- des organes d’équilibrage et de limitation de débit
Dans certains montages, les radiateurs sont équipés de robinets thermostatiques et une vanne de décharge est montée entre le départ et le retour de la PAC pour limiter le débit dans le circuit radiateurs lorsque le plancher n’est pas en demande. Le schéma doit éviter les interactions hydrauliques qui perturbent la circulation ou dégradent la régulation.
Ce type d’installation est techniquement possible, mais demande un schéma précis et un vrai travail de mise au point.
Faut-il une vanne mélangeuse sur un plancher chauffant
La réponse dépend du générateur et de la température réellement fournie au circuit. Si l’eau est déjà produite à une température compatible avec le plancher chauffant, la vanne mélangeuse n’est pas systématiquement nécessaire. En revanche, dès qu’il existe un risque d’alimentation trop chaude, elle devient un élément clé du schéma.
La vanne mélangeuse à trois voies est particulièrement recommandée :
- avec une chaudière haute température
- dans un circuit mixte radiateurs + plancher chauffant
- lorsque la régulation du générateur ne suffit pas à garantir la basse température côté sol
Elle doit idéalement être associée à un thermostat de sécurité. Ce couple protège la dalle chauffante contre une montée excessive en température. Sur un schéma, cette protection ne devrait jamais être traitée comme un détail secondaire.
Quelles normes respecter pour un schéma plancher chauffant
Un schéma plancher chauffant doit s’appuyer sur des références normatives et techniques reconnues. Les principales bases citées pour la mise en œuvre sont :
- NF P 52-307-1, référence DTU 65.14 P1
- NF EN 1264 partie 4
- NF P 61-203, référence DTU 26.2/52.1
- CPT Planchers réversibles, Cahier CSTB 3164
Le projet doit aussi respecter les contraintes techniques du CSTB, en particulier pour les planchers chauffants rafraîchissants. Le système est compatible avec la RT2012 et s’inscrit dans l’évolution des règles de construction orientées vers les économies d’énergie.
Sur le chantier, les règles de préparation sont tout aussi déterminantes que le schéma hydraulique :
- support propre, plan et sans débris
- huisseries, cloisons et bâtis verticaux déjà installés
- réseaux hors plancher intégrés au support via un ravoirage conforme
- bande de désolidarisation sur tout le pourtour et autour des éléments verticaux
La bande périphérique joue un rôle de joint de dilatation entre la dalle chauffante et les murs, poteaux, cloisons, cheminées ou emprises d’escalier. Son absence ou sa mauvaise pose peut créer des désordres mécaniques.
La mise en œuvre doit être réalisée par un professionnel qualifié, responsable de la conformité de l’installation et de sa mise en service.
Comment vérifier qu’un schéma de plancher chauffant est correct
Un schéma correct ne se limite pas à une représentation propre. Il doit traduire une installation viable, équilibrable et conforme aux règles de l’art. La vérification doit porter à la fois sur l’hydraulique, la sécurité, la régulation et les contraintes de pose.
Contrôler la cohérence hydraulique et la régulation
Le premier contrôle consiste à suivre le chemin de l’eau et à vérifier la logique d’ensemble. Chaque boucle doit partir du collecteur de départ et revenir au collecteur de retour, sans ambiguïté. Le nombre de boucles doit être cohérent avec la surface à chauffer et la longueur de chaque boucle doit rester compatible avec la limite de 120 ml.
Le schéma doit aussi montrer :
- un circulateur correctement placé
- un vase d’expansion dimensionné selon le réseau
- une purge d’air possible
- une protection contre la surpression avec soupape 3 bars
- une régulation de température adaptée au plancher
- une séparation fonctionnelle des circuits en cas de présence de radiateurs
Le schéma doit également rester cohérent avec les étapes réelles du chantier, préparation du support, pose des dalles isolantes, installation des tubes, remplissage, essais, enrobage, première mise en chauffe, rapport d’essai, pose du revêtement, mise en service et équilibrage.
Repérer les erreurs fréquentes sur un schéma de plancher chauffant
Certaines erreurs reviennent souvent et peuvent être détectées avant même le début des travaux :
- absence de vanne 3 voies dans un montage avec générateur haute température
- oubli du thermostat de sécurité côté plancher
- collecteur mal placé, trop bas ou excentré
- boucles trop longues, difficiles à équilibrer
- absence de pot à boue ou de filtre à tamis
- groupe de sécurité incomplet
- mauvaise séparation des circuits radiateurs et plancher
- schéma déconnecté des contraintes du bâti, comme la hauteur de réservation ou le passage des autres réseaux
Il faut aussi confronter le schéma aux choix de finition. Certains revêtements freinent fortement les performances du système. Les matériaux généralement privilégiés sont le carrelage céramique, la pierre calcaire et le granit. À l’inverse, les tapis et moquettes de plus de 10 mm, la moquette épaisse, le liège, certains parquets en chêne et les matières poreuses sont plutôt déconseillés.
Quand le schéma est validé, le chantier a plus de chances d’être fluide, et la maintenance future devient plus simple. Les filtres et pots à boue doivent d’ailleurs être nettoyés chaque année pour préserver les performances du réseau sur la durée.
Un schéma plancher chauffant fiable doit donc être lu comme un document de travail complet, pas comme une simple illustration. C’est lui qui révèle si l’installation sera réellement compatible avec le logement, le générateur choisi, le revêtement prévu et les contraintes réglementaires. Quand ce document est précis, il devient plus facile d’anticiper les réglages, de sécuriser la mise en chauffe et d’obtenir un chauffage homogène, durable et économe.
