Lire un plancher chauffant schéma permet de comprendre bien plus qu’un simple dessin technique. Le schéma montre la logique complète du système, depuis la source de chaleur jusqu’aux boucles hydrauliques noyées dans la chape. Il aide à vérifier la faisabilité d’un projet, à anticiper les contraintes de pose et à mieux dialoguer avec l’installateur.
Le plancher chauffant hydraulique, souvent désigné par le sigle PCBT pour plancher chauffant à basse température, diffuse une chaleur douce et homogène grâce à un réseau de tubes alimentés par une eau à température modérée. Cette technologie, silencieuse et durable, peut être raccordée à une chaudière, à une pompe à chaleur, à une solution géothermique ou même à des capteurs solaires selon la configuration du logement.
Le sujet mérite un regard précis, car un schéma de plancher chauffant ne se limite pas au tracé des tubes. Il intègre aussi l’isolant, les bandes périphériques, les collecteurs, la régulation, le circulateur, les organes de sécurité et la chape. C’est cet ensemble qui garantit la performance, le confort thermique et la conformité aux règles de mise en œuvre.
Quel est le schéma d’un plancher chauffant hydraulique ?
Le schéma d’un plancher chauffant hydraulique représente l’organisation complète du système de chauffage par le sol. Il montre comment l’eau chaude quitte la source de chaleur, passe par les organes de régulation, alimente les collecteurs, circule dans les boucles de tubes puis revient vers le générateur.
Dans un système moderne, la chaleur est d’abord transmise à la chape ou à la dalle d’enrobage par conduction, puis diffusée à l’air ambiant. Cette conception permet une température de fonctionnement plus basse que sur les anciens systèmes, qui utilisaient des tubes plus espacés et nécessitaient une eau beaucoup plus chaude.
Les composants d’un plancher chauffant et leur rôle
Un plancher chauffant schéma fiable doit faire apparaître chaque élément essentiel. Chacun remplit une fonction précise dans la production, la distribution et la régulation de la chaleur.
- La source de chaleur : chaudière, pompe à chaleur air/eau, géothermie ou solaire thermique
- Le circulateur : il met l’eau en mouvement dans le réseau
- Le collecteur : il répartit l’eau dans les différentes boucles du plancher
- Les tubes PER ou multicouches : ils forment les boucles hydrauliques sous le sol
- Les dalles isolantes : elles limitent les déperditions vers le bas
- La bande périphérique : elle désolidarise la dalle des murs et absorbe les dilatations
- La chape : elle enrobe les tubes et diffuse la chaleur
- La régulation : thermostat, sonde, vanne 3 voies motorisée selon les cas
- Les organes de sécurité : vase d’expansion, soupape 3 bars, purgeur d’air, pot à boue, filtre à tamis
Sur une installation basse température, le vase d’expansion est souvent dimensionné dans une plage courante de 8 à 12 litres, avec adaptation selon le volume réel du réseau. Le groupe de sécurité inclut généralement une soupape réglée à 3 bars.
| Composant | Fonction principale | Point de vigilance |
|---|---|---|
| Chaudière ou PAC | Chauffer l’eau | Compatibilité basse température |
| Collecteur | Distribuer l’eau dans les boucles | Position centrée et accessible |
| Circulateur | Assurer le débit | Puissance adaptée au réseau |
| Tubes PER ou multicouches | Diffuser la chaleur au sol | Longueur de boucle limitée, souvent 120 ml max |
| Isolant | Limiter les pertes thermiques | Épaisseur adaptée au support |
| Chape | Enrober et transmettre la chaleur | Compatibilité avec le revêtement |
| Vanne 3 voies | Abaisser et réguler la température | Indispensable dans certains montages mixtes |
| Pot à boue et filtre | Protéger le réseau | Entretien annuel recommandé |
Le parcours de l’eau dans le circuit de chauffage
Le parcours de l’eau suit une logique simple sur le principe, mais exige une grande rigueur à la pose. L’eau chauffée sort du générateur, passe par les éléments de sécurité et de régulation, puis rejoint le collecteur de départ. À partir de là, elle est distribuée dans plusieurs boucles indépendantes selon les pièces ou les zones.
Chaque boucle chauffe la chape sur son parcours, puis l’eau revient vers le collecteur de retour. Le retour repart ensuite vers la chaudière ou la pompe à chaleur pour être réchauffé à nouveau. L’équilibrage de ces boucles est décisif, car des longueurs différentes modifient la vitesse de circulation et le refroidissement de l’eau.
Dans un plancher chauffant rafraîchissant, le même réseau peut fonctionner en été avec une eau plus fraîche, à condition d’être associé à une pompe à chaleur air/eau réversible. Le gain de confort attendu est généralement de 2 à 3°C en période chaude, sans créer l’effet d’un climatiseur classique.
Comment lire un plancher chauffant schéma ?
Lire un schéma de plancher chauffant consiste à repérer les liaisons entre les composants et à comprendre la hiérarchie du réseau. Un bon schéma distingue le départ, le retour, la régulation, les boucles, les accessoires de sécurité et la structure du sol.
Le premier réflexe consiste à vérifier si le dessin concerne un plancher chauffant seul ou un montage combiné avec radiateurs. Dans le second cas, la présence d’une vanne mélangeuse ou d’un dispositif de séparation hydraulique devient souvent nécessaire, car les radiateurs fonctionnent fréquemment à une température plus élevée.
Les points à vérifier avant de lire un schéma de plancher chauffant
Avant même d’analyser les raccordements, il faut regarder les contraintes du chantier. Un schéma peut être correct sur le papier tout en restant inadapté au bâtiment.
- La hauteur de réservation, car la chape et l’isolation peuvent rehausser le sol jusqu’à 15 cm dans certains cas
- L’état du support, qui doit être plan, propre, lisse et horizontal
- Les tolérances de planéité, souvent données à 7 mm sous une règle de 2 m et 2 mm sous une règle de 20 cm
- La compatibilité avec le mode de chauffage existant
- Le type de revêtement de sol, car tous ne conviennent pas
- La place des meubles fixes, notamment ceux sans pieds qui freinent la diffusion thermique
- La préparation du support, avec ragréage autolissant si nécessaire
- Le passage des réseaux, électriques et sanitaires, qui doivent être intégrés correctement
Les documents techniques citent clairement les règles à respecter. Les références les plus souvent mentionnées sont NF P 52-307-1 (DTU 65.14 P1), NF EN 1264 partie 4, NF P 61-203 (DTU 26.2/52.1), ainsi que le CPT planchers réversibles, Cahier CSTB 3164. Les DTU 70-1 et DTU 65-8 interdisent notamment d’intégrer des canalisations électriques ou sanitaires dans la dalle flottante.
Choisir le bon schéma selon le type de chauffage
Le bon schéma dépend du générateur, de la surface à chauffer et de la logique hydraulique du bâtiment. Plusieurs montages existent, comme le raccordement avec collecteur, la vanne à deux voies, la vanne mélangeuse à trois voies, le montage parallèle ou en série, ou encore le système combiné plancher chauffant et radiateurs.
Dans un logement neuf, le schéma est généralement plus simple à optimiser. En rénovation, les contraintes sont plus lourdes, surtout lorsque le réseau existant est ancien, quand la hauteur disponible est réduite ou dans certains immeubles équipés en chauffage central monotube. Dans ce contexte, un schéma théoriquement possible peut devenir très complexe à mettre en œuvre.
Pour les projets de plus de 100 m², plusieurs ensembles collecteurs sont souvent recommandés afin de faciliter la distribution et l’équilibrage. Cette précaution améliore la lisibilité du schéma autant que les performances réelles sur chantier.
À quoi sert le collecteur sur un plancher chauffant ?

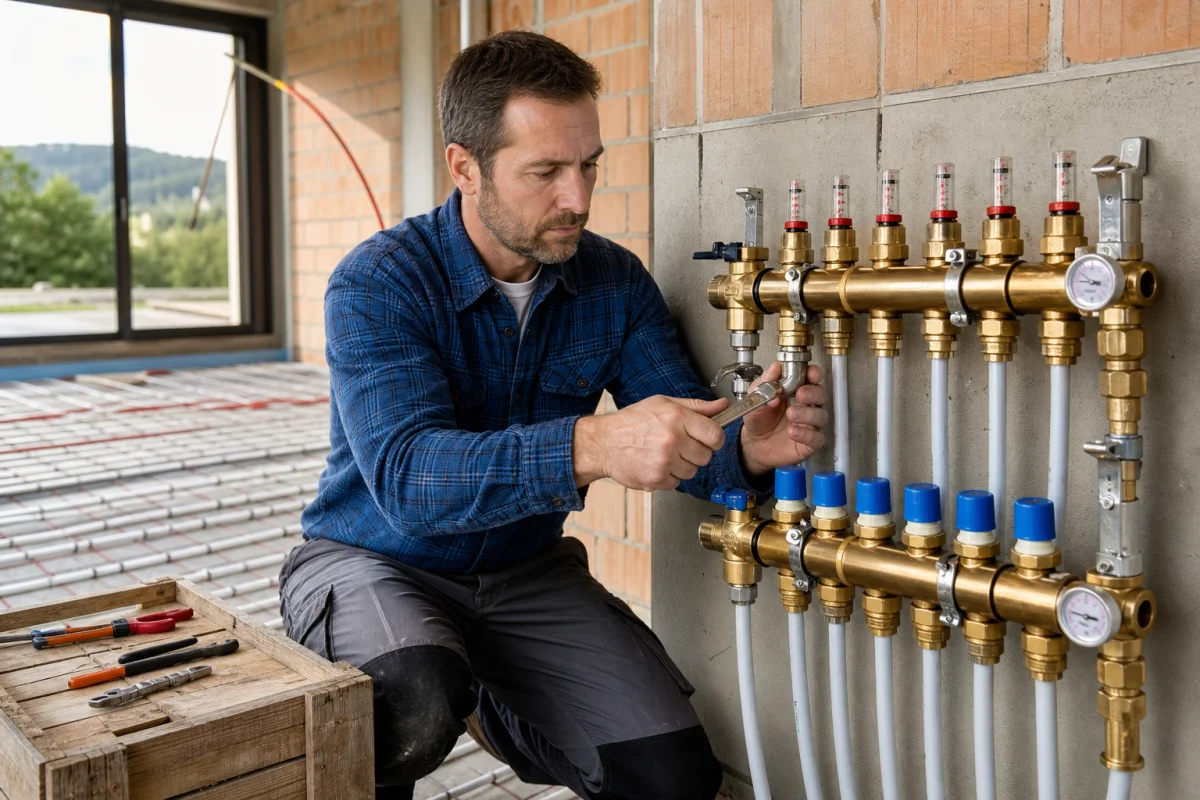

Le collecteur est l’un des éléments les plus visibles sur un plancher chauffant schéma. Sans lui, il n’y a pas de distribution propre des boucles ni de réglage précis des débits. Il constitue le point de départ et de retour de chaque circuit hydraulique.
Le rôle du collecteur dans la répartition de la chaleur
Le collecteur répartit l’eau chaude dans les différentes boucles du plancher. Chaque départ correspond à une boucle, donc à une zone de chauffe. Cette organisation permet de régler séparément les débits, d’équilibrer les longueurs de circuits et d’ajuster le confort pièce par pièce avec une régulation par zone.
Le collecteur joue aussi un rôle pratique pour la maintenance. Il facilite la purge de l’air, l’identification d’un circuit défaillant et le contrôle d’une zone qui chaufferait mal. Lorsqu’un chauffage est incomplet, la vérification de chaque contour séparément commence souvent à cet endroit.
En cas de fuite ou de chute brutale de pression, le collecteur sert aussi de point de diagnostic. Si nécessaire, une caméra thermique peut compléter l’inspection de la surface.
Installer les collecteurs et organiser les départs de circuit
Les collecteurs doivent être placés de préférence dans un placard ou un coffret encastrable, à un endroit centré par rapport aux pièces à desservir. Leur implantation conditionne directement la longueur des boucles et la facilité d’équilibrage.
- Prévoir un ensemble collecteur par niveau
- Installer le collecteur au-dessus du réseau de tubes pour favoriser la purge de l’air
- Le positionner à au moins 50 cm au-dessus du sol pour respecter le rayon de courbure des tubes
- Multiplier les collecteurs au-delà de 100 m² si la distribution devient trop étendue
- Identifier clairement chaque départ de circuit pour la maintenance future
Cette étape paraît simple sur un schéma, mais elle influence toute la qualité du chantier. Un collecteur mal placé entraîne des boucles trop longues, des passages compliqués et un équilibrage moins précis.
Comment brancher un plancher chauffant sur une chaudière ?
Le raccordement à une chaudière demande une attention particulière, car un plancher chauffant fonctionne à basse température. Si la chaudière alimente aussi des radiateurs haute température, il faut intégrer une régulation capable d’abaisser la température envoyée au sol.
Le raccordement à une chaudière ou à une pompe à chaleur
Le branchement type comprend la source de chaleur, le circulateur, les accessoires de sécurité, la régulation et le collecteur. Dans de nombreux montages, une vanne 3 voies motorisée et auto-régulée ajuste la température d’eau distribuée au plancher. Un thermostat de sécurité couplé à cette vanne protège l’installation contre une arrivée anormale d’eau trop chaude.
Le schéma de raccordement peut varier selon plusieurs critères :
- la superficie de la pièce ou du logement
- le nombre de murs et les zones particulières
- la hauteur sous plafond
- le générateur utilisé
- la présence ou non d’autres émetteurs de chauffage
Le réseau doit aussi contenir un pot à boue et un filtre à tamis, utiles pour récupérer les impuretés et limiter l’encrassement. Un entretien annuel avec nettoyage des filtres et des pots à boue reste recommandé, surtout sur les installations plancher chauffant rafraîchissant.
Peut-on raccorder un plancher chauffant à une pompe à chaleur ?
Oui, et c’est même l’une des associations les plus cohérentes. La pompe à chaleur air/eau fonctionne très bien avec un plancher chauffant, car les deux systèmes sont conçus pour travailler à basse température. Cette combinaison améliore les performances énergétiques globales et offre un excellent confort thermique.
Avec une PAC réversible, le plancher peut aussi devenir rafraîchissant. Le schéma reste proche du chauffage classique, mais il doit répondre aux prescriptions techniques du CSTB et au CPT planchers réversibles. Ce type d’installation est annoncé comme compatible avec la RT2012.
Le raccordement à une PAC doit être confié à un professionnel qualifié. La conformité aux normes et aux règles de l’art conditionne les garanties et la durabilité du système.
Quel isolant mettre sous un plancher chauffant ?
L’isolant placé sous les tubes joue un rôle majeur dans le rendement du système. Sans lui, une partie de la chaleur partirait vers le bas au lieu d’être diffusée dans la pièce.
L’intérêt de l’isolant sous le plancher chauffant
Les dalles isolantes servent de support thermique et de base de fixation au réseau hydraulique. Certaines plaques sont à plots, d’autres s’emboîtent pour simplifier la pose. Leur épaisseur dépend du sol support et des exigences thermiques du projet.
La pose suit une méthode précise, pièce par pièce, souvent de gauche à droite en commençant à l’angle opposé de l’entrée. Les plus grandes pièces sont généralement traitées en premier pour limiter les chutes. Les raccords doivent être propres, ajustés et parfois scotchés afin d’éviter l’infiltration du béton. Les vides résiduels peuvent être comblés à la mousse polyuréthane pour maintenir l’étanchéité thermique.
Avant l’isolant, il faut poser les bandes périphériques sur tout le pourtour des pièces, mais aussi autour des poteaux, cheminées, escaliers et autres éléments verticaux en contact avec la dalle. Elles remplissent une fonction d’isolation et de joint de dilatation.
La qualité de cette base conditionne tout le reste, depuis la régularité de la chape jusqu’à la stabilité du revêtement final.
Quelle chape choisir pour un plancher chauffant ?
La chape n’est pas une simple couche de recouvrement. Elle fait partie intégrante du système thermique. C’est elle qui enrobe les tubes, répartit la chaleur et transmet l’énergie au revêtement de sol.
La place de la chape dans le schéma d’ensemble

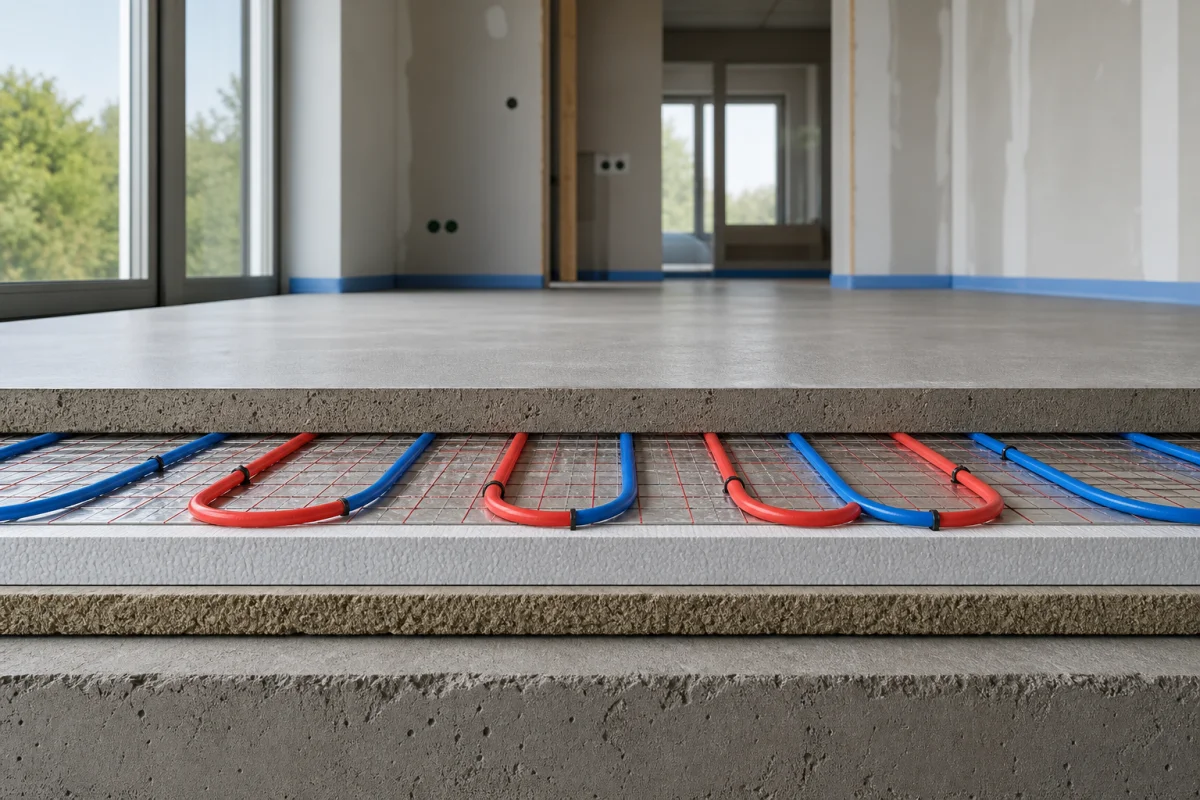

Sur un schéma de plancher chauffant, la chape se situe au-dessus des tubes et de l’isolant. Elle peut prendre la forme d’une dalle d’enrobage béton ou d’une chape fluide, selon la technique retenue. Le choix dépend du système, des habitudes de chantier et de la compatibilité avec le revêtement final.
Les revêtements les plus favorables à la diffusion thermique restent le carrelage céramique, la pierre calcaire ou le granit. À l’inverse, certains matériaux freinent les échanges de chaleur, comme la moquette, le liège, certains parquets en chêne et d’autres matières poreuses. Les tapis et moquettes de plus de 10 mm sont à éviter.
Après le coulage, la chape doit respecter les étapes de mise en service du système : remplissage, essais, purge de l’air, puis première mise en chauffe. Certains chantiers prévoient un certificat de montée en pression et de première mise en chauffe, utile pour tracer la conformité de l’installation.
Comment savoir si un plancher chauffant est bien dimensionné ?
Un plancher chauffant bien dimensionné chauffe sans zone froide, sans surchauffe locale et sans besoin d’eau excessivement chaude. Le schéma aide à valider ce point, mais le dimensionnement repose surtout sur les calculs de besoin et sur la cohérence des boucles.
Dimensionner le circuit pour une chaleur homogène
Le réseau hydraulique est composé de boucles individuelles. Chaque boucle doit rester dans une plage de longueur maîtrisée pour limiter les pertes de charge. Une valeur souvent citée est une longueur maximale de 120 ml par boucle. Dépasser cette longueur complique l’équilibrage et dégrade l’uniformité de chauffe.
Le dimensionnement doit tenir compte de la pièce, du niveau d’isolation, de la superficie, du nombre de parois extérieures et des zones plus exposées. Une grande baie vitrée ou un mur périphérique froid peuvent justifier un ajustement du pas de pose.
Déterminer l’espacement des tubes selon la pièce
Le pas de pose, c’est-à-dire l’espacement entre les tubes, détermine la densité de chaleur au sol. Un pas plus serré apporte une diffusion plus régulière, particulièrement utile dans les zones à forte déperdition. Un pas trop large peut entraîner des écarts de température perceptibles.
Les schémas modernes utilisent des boucles plus homogènes que les anciens planchers chauffants. C’est l’une des raisons pour lesquelles ils fonctionnent avec une eau plus modérée tout en offrant un meilleur confort.
Le plan de pose doit aussi tenir compte des meubles sans pieds, des zones non chauffées, des cloisons, des percements et du futur usage des pièces. Dans une chambre, une salle de bains ou une pièce de vie, la densité de pose ne répond pas toujours aux mêmes besoins.
Régler le débit et l’équilibrage des boucles
Un bon dimensionnement ne suffit pas si l’installation n’est pas équilibrée. Le réglage du débit sur chaque boucle permet de compenser les différences de longueur et d’obtenir une température homogène dans l’ensemble du logement.
L’équilibrage fait partie de la mise en service. Cette phase inclut le remplissage, les essais, la purge de l’air, la première chauffe et les réglages finaux. Les systèmes de régulation par zone apportent ensuite un pilotage plus fin, pièce par pièce.
Quand une zone chauffe mal, la cause peut venir d’un débit insuffisant, d’un déséquilibre entre circuits, d’une présence d’air ou d’une impureté dans le réseau. Le contrôle du pot à boue, du filtre, des purgeurs et des collecteurs fait partie des vérifications de base.
Un schéma de plancher chauffant bien conçu reste donc un outil de lecture, de pose et de diagnostic. Il permet de relier la théorie du circuit à la réalité du chantier, avec un objectif simple, obtenir une chaleur stable, économique et durable, dans le respect des normes et des usages du bâtiment, qu’il s’agisse d’un logement individuel, d’un immeuble collectif ou d’un bâtiment tertiaire.
Le plancher chauffant hydraulique donne de très bons résultats quand le schéma de départ a été pensé comme un ensemble cohérent. Le vrai gain ne vient pas d’un seul composant, mais de l’accord entre l’isolant, la longueur des boucles, la qualité de la chape, le placement du collecteur et la régulation. C’est ce qui permet d’éviter les défauts fréquents, comme les zones tièdes, les surconsommations ou les difficultés de maintenance plusieurs années après la pose.
Pour un projet neuf ou une rénovation lourde, le meilleur réflexe consiste à demander un schéma complet, lisible et chiffré, avec le détail des circuits, des températures de départ, du type de collecteur, de l’épaisseur d’isolant et des organes de sécurité. Ce document sert autant à sécuriser l’installation qu’à comparer plusieurs propositions d’entreprises sur des bases concrètes.
