La compatibilité raccord multicouche reste l’un des sujets les plus sensibles en plomberie sanitaire et chauffage. Sur le terrain, le doute apparaît souvent dans une situation très concrète : un tube multicouche est déjà posé, la pince disponible travaille avec des mâchoires TH, mais les raccords de la marque du tube demandent un autre profil. C’est le cas typique évoqué autour d’un tube Oventrop et de raccords nécessitant un outillage différent. Dans ce contexte, l’idée de monter un raccord TH d’une autre marque sur le tube existant semble logique, mais elle ne peut pas être validée à l’instinct.
Le multicouche associe généralement une structure en polyéthylène réticulé à une âme en aluminium, avec des qualités appréciées en rénovation comme en neuf : faible dilatation, bonne tenue en eau chaude et eau froide, pose plus souple que le cuivre. En revanche, ses raccords ne sont pas universels. La réussite d’un assemblage dépend du profil de sertissage, du diamètre, des tolérances, de la norme et du système exact du fabricant.
Cet article fait le tri entre ce qui est possible, ce qui est risqué et ce qu’il faut vérifier avant toute mise en eau.
Peut-on utiliser un raccord multicouche d’une autre marque sur un tube existant ?
Dans certains cas, oui, mais jamais sans contrôle technique précis. La marque seule ne décide pas de tout. Deux produits de fabricants différents peuvent fonctionner ensemble si le raccord est conçu pour le type de tube, le bon diamètre et le bon profil de sertissage. À l’inverse, deux éléments vendus comme multicouche peuvent être incompatibles malgré une apparence proche.
Le point central n’est donc pas la marque imprimée sur le sachet, mais la compatibilité réelle entre tube, raccord et outillage.
Pourquoi toutes les marques ne se montent pas toujours ensemble
Les fabricants développent des géométries de raccords qui ne sont pas strictement identiques. Le corps du raccord, la douille, la profondeur d’emboîtement, le diamètre intérieur de l’insert et la zone de sertissage peuvent varier. L’étanchéité d’un raccord à sertir repose en général sur deux joints toriques EPDM montés autour de l’insert, avec une douille souvent en inox et un corps en laiton, parfois en CW617N. Si le tube n’entre pas avec la bonne tolérance ou si la pince applique une empreinte différente de celle prévue, la liaison peut être affaiblie.
Plusieurs catalogues montrent aussi que la logique de compatibilité n’est pas uniforme d’une gamme à l’autre :
- Blansol Multipex annonce des raccords à profil H compatibles avec TH, RF et U
- certains raccords en profil BE sont présentés comme compatibles TH jusqu’au Ø26
- des raccords à sertir Henco sont suggérés pour une utilisation avec du tube multicouche Somatherm
- dans d’autres gammes, un tube dédié est recommandé pour garantir une installation durable, comme pour certains raccords TH associés à du tube ARCANAUTE
Ces exemples montrent une réalité simple : la compatibilité existe parfois entre marques, mais elle doit être annoncée ou documentée, pas supposée.
Faut-il obligatoirement acheter tube et raccord de la même marque ?
Non, ce n’est pas une obligation absolue. En pratique, prendre tube et raccord de la même marque reste la solution la plus simple pour limiter les risques et garder une chaîne de compatibilité claire. Mais sur un chantier de rénovation, on travaille souvent sur un tube déjà en place, avec un stock de raccords différent ou une pince limitée à un profil donné.
Quand le mélange de marques est envisagé, il faut contrôler :
- le type de tube multicouche
- le diamètre exact, par exemple Ø16 x 2,0
- le profil de mâchoire demandé
- la norme et les marquages inscrits
- la documentation fabricant ou distributeur
Le retour d’expérience publié sur BricoZone va dans le même sens. À propos du sertissage, Veaullus écrit : « Ca fait le job, mais pour avoir déjà gouté (trop peu) aux raccords à sertir, il n’y a (pour moi) pas photo. » Ce type d’avis confirme une préférence nette pour le serti, mais aussi la nécessité de rester rigoureux avant de mixer les références.
Comment savoir si un raccord est compatible avec mon tube multicouche ?
La bonne méthode consiste à partir du tube, puis à remonter vers le raccord et l’outillage. Un raccord multicouche ne se choisit pas comme un simple accessoire de forme. C’est une pièce technique qui doit correspondre à un système de pose complet.
Identifier le type de tube multicouche avant d’acheter
Le tube doit être identifié avec précision grâce à son marquage. Les informations utiles sont souvent imprimées en continu sur la couronne ou la barre :
- la désignation du tube
- le diamètre extérieur et l’épaisseur, par exemple 16 x 2,0 ou 20 x 2,0
- la norme, notamment NF EN ISO 21003 pour le multicouche
- la marque et parfois la classe d’application
Cette vérification évite une erreur fréquente : confondre multicouche et PER. Les deux matériaux se ressemblent dans certains usages, mais les raccords ne sont pas interchangeables. Les sources techniques rappellent que le raccord PER est réservé au PER, tandis que le raccord multicouche est conçu pour le multicouche, avec des différences de dimensions et de tolérances. Si un raccord « semble rentrer », cela ne garantit pas une tenue durable.
Les limites liées aux diamètres et aux séries de tubes
Le diamètre est l’un des critères les plus concrets. Les dimensions courantes relevées dans les gammes marchandes sont 16, 20, 26 et 32 mm, avec des filtres plus larges pouvant aller de 12 à 32 mm, voire jusqu’à 63 mm selon certaines familles de raccords. Une mâchoire ou un raccord compatible en 16 mm ne l’est pas automatiquement en 20 mm, même dans la même série.
Les limites ne portent pas seulement sur le diamètre extérieur. Il faut aussi vérifier :
- l’épaisseur du tube
- la série de fabrication
- la profondeur d’emboîtement
- la plage de compatibilité annoncée par le fabricant
Certains exemples montrent des compatibilités partielles, pas globales. Un raccord de profil BE peut être présenté comme compatible TH jusqu’au Ø26, ce qui signifie que la logique n’est pas valable au-delà. Une compatibilité limitée à quelques diamètres n’est pas une compatibilité universelle.
| Élément à vérifier | Ce qu’il faut lire | Pourquoi c’est décisif |
|---|---|---|
| Type de tube | Multicouche, pas PER | Les raccords ne sont pas interchangeables |
| Dimension | Ex. Ø16 x 2,0 | Le même profil ne compense pas un mauvais diamètre |
| Profil de sertissage | TH, H, U, parfois RF ou BE | La mâchoire doit correspondre au raccord |
| Norme | EN ISO 21003 | Confirme l’usage multicouche |
| Compatibilité fabricant | Notice, fiche produit, avis technique | Valide ou non le mélange de marques |
Les normes et marquages à vérifier sur le tube et le raccord
Le marquage EN ISO 21003 est un repère clé pour le multicouche. Pour le PER, la norme couramment citée est NF EN ISO 15875. Cette distinction paraît administrative, mais elle aide à éviter les mélanges hasardeux.
Il faut aussi regarder :
- la présence d’un Avis Technique CSTB quand il est mentionné dans la gamme
- la classe de pression et de température
- les recommandations de pose
Des valeurs d’usage souvent mises en avant pour le multicouche sont une pression de service de 10 bar, avec des classes pouvant aller jusqu’à 95 °C en eau chaude sanitaire et 100 °C en chauffage. Ces chiffres ne prouvent pas la compatibilité d’un assemblage mixte, mais ils donnent le niveau d’exigence attendu. Un montage mal choisi peut tenir au premier essai et faiblir ensuite sous cycles thermiques.

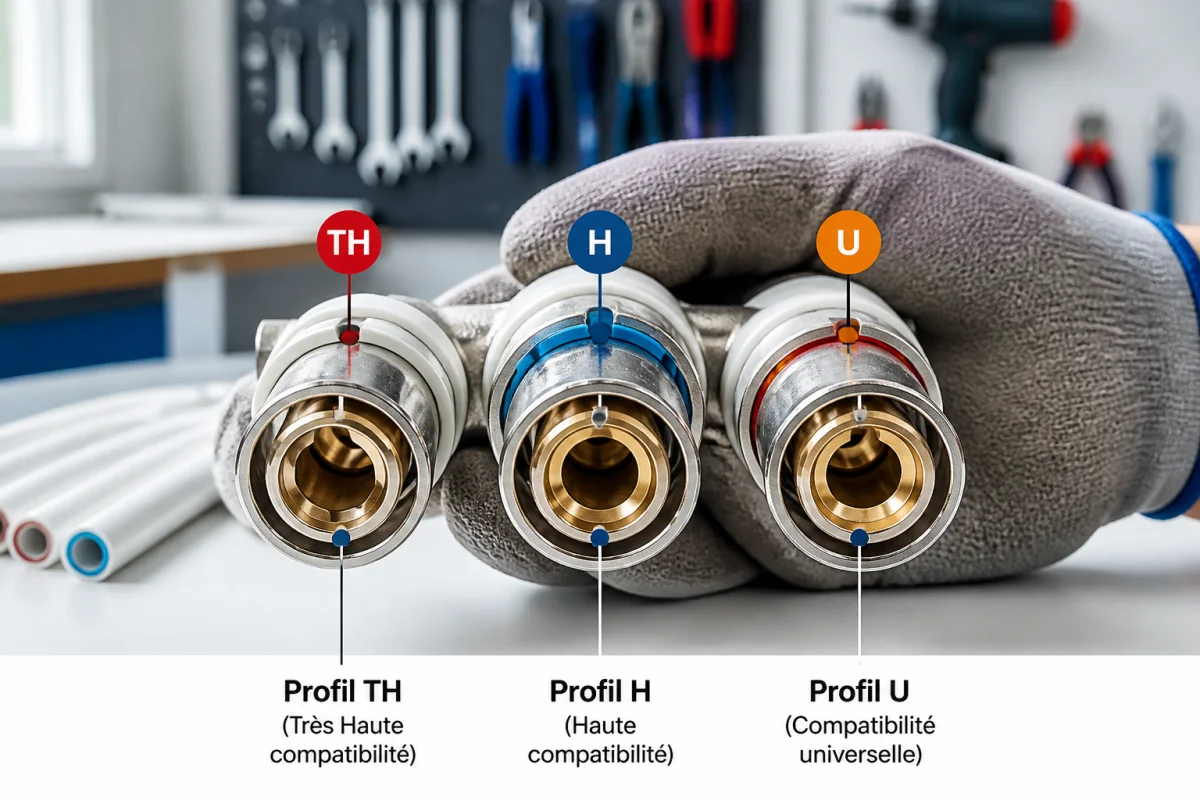

Quelles sont les différences entre les profils th, h et u ?
Les profils TH, H et U désignent la forme d’empreinte appliquée lors du sertissage. Cette empreinte conditionne l’écrasement de la douille autour du tube et du raccord. Même si plusieurs catalogues regroupent ces familles comme proches, elles ne sont pas toujours interchangeables dans tous les cas.
Des boutiques spécialisées proposent des raccords annoncés compatibles avec des mâchoires de profils TH, H et U, notamment dans les diamètres 16 / 20 / 26 / 32 mm. D’autres indiquent que l’empreinte TH couvre les profils H et B sur certaines plages de dimensions, parfois de 16 à 63 mm. Cela ne veut pas dire qu’un raccord H, U ou TH peut être serti librement avec n’importe quoi. Cela signifie seulement que certaines conceptions ont été pensées pour accepter plusieurs profils précis.
Un raccord th est-il compatible avec toutes les mâchoires th ?
La réponse la plus sûre reste la plus simple : un raccord TH se sertit avec une mâchoire TH prévue pour ce diamètre. Sur BricoZone, le retour de Veaullus est très clair : « Oui un raccord TH avec une mâchoire TH, of course. »
Cela étant dit, il existe deux niveaux de vérification :
- le profil nominal, par exemple TH
- la compatibilité réelle entre la mâchoire, la machine et la gamme de raccords
Dans la plupart des chantiers courants, le premier niveau suffit si l’on reste dans un système homogène et documenté. Dès qu’on mélange marques, générations de machines ou raccords particuliers, le second niveau devient indispensable. C’est aussi pour cette raison que certains professionnels possèdent seulement les mâchoires les plus courantes en 16 et 20 mm et louent les profils plus spécifiques.

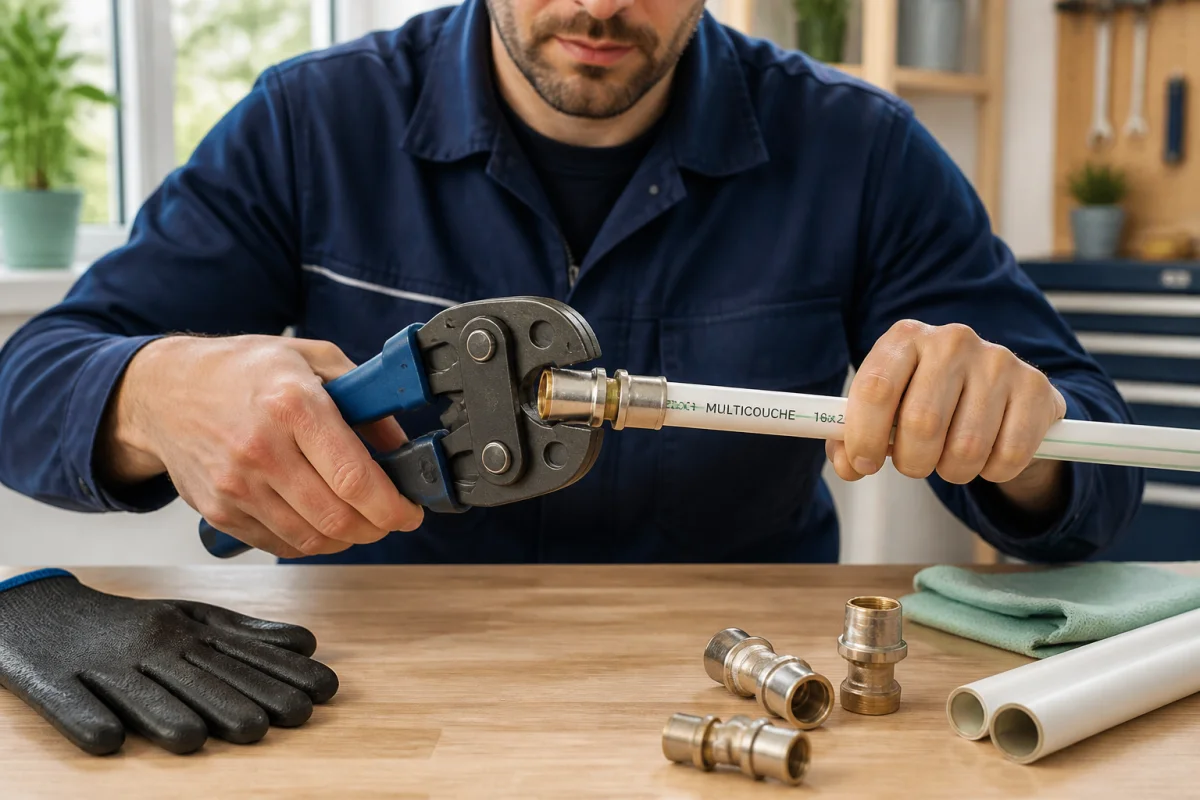

Comment vérifier la compatibilité avec la pince à sertir
Le contrôle doit porter sur la pince, la mâchoire et le raccord. Une pince à sertir multicouche peut être manuelle ou électrique, mais la logique reste la même. Le fabricant du raccord indique généralement le ou les profils autorisés.
Voici une méthode simple :
- lire la fiche produit du raccord
- vérifier le profil exact demandé
- contrôler le diamètre compatible
- vérifier si une compatibilité étendue est annoncée, par exemple H compatible TH, RF et U
- confirmer que la mâchoire montée sur la machine correspond à ce profil
Un autre avis cité sur BricoZone montre bien la démarche de terrain : « Si mes infos sont corrects, ce sont des mâchoires TH. » Cette phrase résume un problème classique. Tant que l’information n’est pas certaine, le sertissage doit attendre.
Peut-on mélanger plusieurs marques de multicouche dans une même installation ?
Oui, dans certains cas, surtout en rénovation, mais ce choix demande plus de discipline qu’une installation mono-marque. Les réseaux mixtes sont fréquents lorsqu’il faut raccorder un ancien tronçon, gérer une jonction avec du cuivre ou remplacer un seul point sur une installation existante.
Le marché propose d’ailleurs plusieurs solutions de transition :
- passerelles cuivre-multicouche
- passerelles PER-multicouche
- raccords EK ou Euro-cône, annoncés pour cuivre, PER et multicouche
- raccords à visser ou à compression pour dépannage ponctuel
- push-fit ou systèmes à clip selon les gammes
Le mélange des marques n’est donc pas anormal. Ce qui pose problème, c’est le mélange sans validation.
Les cas où un raccord d’une autre marque fonctionne
Un raccord d’une autre marque peut fonctionner lorsque les conditions suivantes sont réunies :
- le tube est bien un multicouche conforme
- le diamètre et l’épaisseur correspondent
- le raccord annonce une compatibilité de profil adaptée à l’outillage disponible
- la documentation mentionne une compatibilité inter-marques ou une application élargie
Des exemples concrets vont dans ce sens : raccords Blansol compatibles TH, RF et U, raccords Henco suggérés avec tube Somatherm, ou encore raccords laiton à visser utilisables au multicouche avec une simple clé dans certaines configurations. Pour un dépannage, un raccord à compression ou à visser peut aussi éviter l’achat immédiat d’une nouvelle mâchoire, même si beaucoup préfèrent le serti pour sa tenue dans le temps.
Le contexte d’intervention compte beaucoup. Sur une pose neuve encastrée, le sertissage reste la solution de référence, avec une liaison permanente et irréversible. Sur une intervention ponctuelle, un accès difficile ou une réparation localisée, d’autres technologies peuvent être retenues si elles sont conformes aux recommandations du fabricant.
Comment sécuriser un assemblage mixte avant la mise en eau
Un assemblage mixte doit être préparé avec plus de soin qu’un montage standard. La sécurisation passe par une suite d’étapes simples mais non négociables :
- couper le tube proprement avec un coupe-tube adapté
- calibrer et ébavurer l’extrémité, avec un outil dédié, comme les calibreurs multicouche proposés dans le commerce
- contrôler l’enfoncement du tube dans le raccord
- sertir avec la mâchoire prévue, sans approximation sur le profil
- inspecter visuellement la douille après sertissage
- réaliser un essai de pression avant fermeture des parois ou mise en service complète
Pour les jonctions avec d’autres matériaux, il faut utiliser la bonne passerelle. Un réseau cuivre existant peut être repris avec des raccords laiton adaptés ou une passerelle cuivre-multicouche. Entre PER et multicouche, le bon choix repose sur des raccords de transition dédiés, pas sur un assemblage improvisé.
Un raccord multicouche mal compatible peut-il fuir tout de suite ?
Oui, mais pas forcément. C’est justement ce qui rend l’erreur trompeuse. Un mauvais raccord ou un mauvais sertissage peut fuir immédiatement lors de la mise en eau, ou seulement plus tard, sous l’effet de la pression, des variations de température et des cycles de dilatation.
Le multicouche est prévu pour des réseaux exigeants, y compris en chauffage ou en encastré. Une fuite tardive derrière une cloison coûte beaucoup plus cher qu’une vérification sérieuse avant pose.
Les erreurs qui provoquent une fuite ou un mauvais sertissage
Les défauts les plus fréquents sont connus :
- utiliser un raccord PER sur un tube multicouche
- se tromper de profil de mâchoire
- sertir un raccord d’une autre marque sans validation documentaire
- ne pas calibrer le tube après coupe
- laisser une bavure qui abîme les joints EPDM
- enfoncer le tube de manière incomplète
- utiliser un diamètre voisin en pensant qu’il fera l’affaire
- choisir une technique de pose inadaptée au contexte
Les raccords à compression restent utiles dans certains dépannages, mais le ressenti utilisateur cité plus haut montre bien pourquoi beaucoup basculent vers le serti dès qu’ils le peuvent. L’assemblage serti est plus rassurant pour une partie des installateurs, à condition que le système soit cohérent de bout en bout.
Comment vérifier qu’un sertissage multicouche est correct ?
Après sertissage, plusieurs points doivent être contrôlés visuellement et mécaniquement :
- la douille est correctement marquée par l’empreinte attendue
- le tube est enfoncé jusqu’au repère ou à la butée prévue
- la déformation paraît régulière, sans écrasement anormal
- le raccord n’a pas bougé pendant l’opération
- l’essai de pression ne révèle aucune chute ni suintement
Sur un raccord à sertir de qualité, l’étanchéité finale ne repose pas seulement sur l’écrasement mécanique. Elle dépend aussi du bon positionnement des deux joints toriques EPDM, prévus pour accompagner la dilatation du tube. Si l’un d’eux a été endommagé au montage, l’assemblage peut paraître correct tout en restant fragile.
| Situation | Risque | Bonne pratique |
|---|---|---|
| Tube Oventrop avec raccord autre marque | Compatibilité partielle ou inconnue | Vérifier profil, diamètre, norme et notice |
| Raccord TH avec pince TH | Faible si gamme conforme | Contrôler aussi le diamètre et la marque |
| Raccord multicouche sur tube PER | Fuite rapide ou tenue insuffisante | Utiliser un raccord dédié ou une passerelle |
| Montage sans calibrage | Joint abîmé, fuite différée | Couper, calibrer, ébavurer systématiquement |
| Réseau encastré | Conséquences lourdes en cas d’erreur | Privilégier un système validé et testé |
Le bon réflexe consiste à considérer chaque assemblage multicouche comme un système complet, pas comme une addition de pièces séparées. Lorsqu’un doute subsiste sur un tube existant ou sur la compatibilité d’un raccord, le coût d’une vérification technique ou d’une mâchoire adaptée reste souvent inférieur au prix d’une reprise après fuite. C’est particulièrement vrai en rénovation, dans les réseaux encastrés et sur les circuits de chauffage où les contraintes thermiques sont élevées.
