Le cintrage d’un tube multicouche consiste à courber le tube selon un angle précis sans l’écraser ni le fragiliser. Cette technique sert à modifier la direction d’un réseau de plomberie tout en limitant le nombre de raccords. C’est un vrai atout sur les installations d’eau potable, de chauffage, de climatisation ou de robinetterie, surtout quand il faut contourner une poutre, passer derrière un meuble de cuisine, longer un mur porteur ou réaliser un réseau encastré.
Le multicouche est particulièrement adapté à cet usage grâce à sa structure en trois couches, avec deux couches de polyéthylène réticulé et une âme centrale en aluminium. Cette couche d’aluminium apporte la mémoire de forme, améliore la tenue du tube et agit comme barrière anti-oxygène. Le matériau reste léger, non corrosif, étanche, résistant aux chocs et à la dilatation, tout en étant souvent moins coûteux que le cuivre.
Bien réalisé, le cintrage permet d’optimiser le parcours des tuyaux et de réduire les risques de fuite. Mal réalisé, il peut provoquer un pincement, une perte de pression, voire une fissure sur une zone fragilisée. Dans une cloison ou sous une chape, ce type de défaut peut coûter cher. Voici la méthode pour cintrer un tuyau multicouche proprement, avec le bon outil et le bon rayon.
Quel matériel utiliser pour cintrer un tuyau multicouche
Le choix du matériel dépend surtout du diamètre du tube, du rayon souhaité et du niveau de précision attendu. Le cintrage manuel reste possible sur les petits diamètres, mais l’outillage spécifique apporte plus de sécurité.
- Ressort à cintrer, simple et économique, pour les petits diamètres
- Cintreuse arbalète, plus précise, idéale pour des cintrages réguliers
- Cintreuse électrique, utile sur gros chantier ou pour les séries répétitives
Le tube multicouche existe dans des diamètres variés, mais les sections de 10 à 26 mm sont généralement les plus souples. Au-delà de 26 mm, l’usage d’un outil spécifique est clairement recommandé.
Faut-il un ressort pour cintrer un tuyau multicouche ?
Le ressort à cintrer reste une bonne solution pour les petits diamètres et les courbures simples. Il limite le risque d’écrasement pendant la flexion. Il existe en version intérieure ou extérieure. Le ressort intérieur convient mieux aux longueurs réduites, tandis que le ressort extérieur est plus pratique sur des tubes longs.
Le point essentiel est le suivant, le ressort doit correspondre exactement au diamètre du tube. Un ressort mal dimensionné protège mal le multicouche et rend le travail imprécis.
Pour de grandes courbures sur un tube de faible diamètre, le ressort suffit souvent. Pour un rayon plus serré, une finition plus propre ou des cintrages répétitifs, la cintreuse devient plus adaptée.
Quelle cintreuse choisir pour un tuyau multicouche ?
La cintreuse arbalète, aussi appelée cintreuse à main, est le choix le plus courant pour un chantier domestique. Elle offre un meilleur contrôle du rayon de courbure, avec moins de risque de croquage. Elle fonctionne avec un gabarit arrondi, des guides pivotants et un dispositif de blocage.
Pour choisir le bon modèle, il faut vérifier :
- la compatibilité avec le diamètre du tube
- la présence de gabarits adaptés
- la capacité à réaliser le rayon minimal souhaité
- le confort de prise en main si plusieurs cintrages sont prévus
Un retour utilisateur résume bien l’intérêt de cet outil : « Avec une cintreuse arbalète. À la main, le rayon de courbure sera plus grand et risque de croquer le tuyau. », Da05, source bricozone.be.
Quel rayon de courbure respecter pour un tuyau multicouche ?
Le rayon de courbure ne se choisit pas au hasard. Si la courbure est trop serrée, le tube peut se pincer ou s’écraser. Une règle couramment citée pour le cintrage à la main est de respecter un rayon d’environ 5 fois le diamètre du tube.
Quelques valeurs pratiques reviennent souvent :
| Diamètre du tube | Rayon sans outil ou à la main | Rayon avec outil adapté |
|---|---|---|
| 16 mm | 80 mm | 40 à 45 mm |
| 20 mm | 100 mm | 50 mm |
| 26 mm | 130 mm | 69 mm |
Ces valeurs donnent un repère utile pour préparer le tracé. Plus le rayon est petit, plus l’outil doit être précis. La cintreuse permet d’atteindre un rayon minimal avec un résultat plus propre qu’un simple cintrage manuel.
Comment préparer le tube avant le cintrage
Une bonne préparation réduit fortement le risque d’erreur. Le tube doit être propre, non marqué et posé dans un espace dégagé. Il faut aussi anticiper la place nécessaire au débattement du tube et de l’outil.
- contrôler le diamètre du tube
- choisir un ressort ou une cintreuse compatible
- repérer l’emplacement exact de la courbure
- vérifier le rayon minimal autorisé
- prévoir assez d’espace pour manipuler le tube sans forcer
Le multicouche conserve la forme donnée grâce à son âme en aluminium. C’est un avantage, mais cela signifie aussi qu’un mauvais pliage laissera une déformation durable. Si le tube se pince, il devient impropre à une installation sécurisée.
Comment préparer un tracé précis avant de cintrer
Le plus simple consiste à marquer au crayon le point de départ du cintrage. Sur une cintreuse, cette marque sera alignée avec le repère de l’outil, souvent le repère 0. Avec une cintreuse à crémaillère, certaines méthodes conseillent de placer la marque au niveau du plot de maintien gauche.
Sur un parcours un peu complexe, il vaut mieux tracer :
- la longueur droite avant la courbure
- le point de départ du cintrage
- l’angle visé
- la longueur droite après la courbure
Cette préparation est particulièrement utile pour les sorties de mur, les passages sous plancher, les colonnes montantes ou les distributions horizontales.
Peut-on cintrer un tuyau multicouche à la main ?
Oui, un tuyau multicouche peut se cintrer à la main, surtout sur les petits diamètres. Cette méthode reste toutefois plus risquée. Elle est surtout envisagée quand la courbure est large et que le tube n’a pas besoin d’un rayon serré.
Le cintrage manuel est parfois utilisé pour des passages simples, par exemple dans le sol. Un avis d’utilisateur va dans ce sens : « Si dans le sol, grand cintrage à la main… », Da05, source bricozone.be.
Cette solution doit rester prudente. Un tube croqué ou écrasé réduit son diamètre intérieur, ce qui peut freiner le passage de l’eau, faire perdre de la pression ou créer une zone de faiblesse.
Comment cintrer un tuyau multicouche à la main
Pour cintrer à la main sans trop de risque, il faut rester sur une courbure large et ne jamais chercher à aller trop vite.
- Repérer le point de cintrage sur le tube
- Maintenir le tube de façon stable
- Courber progressivement, sans à-coup
- Respecter un rayon d’environ 5 fois le diamètre
- Contrôler visuellement qu’il n’y a ni pliure ni pincement
Exemple concret, pour un tube de 16 mm, il faut viser environ 80 mm de rayon à la main. Si un rayon plus serré est nécessaire, la cintreuse sera plus fiable.

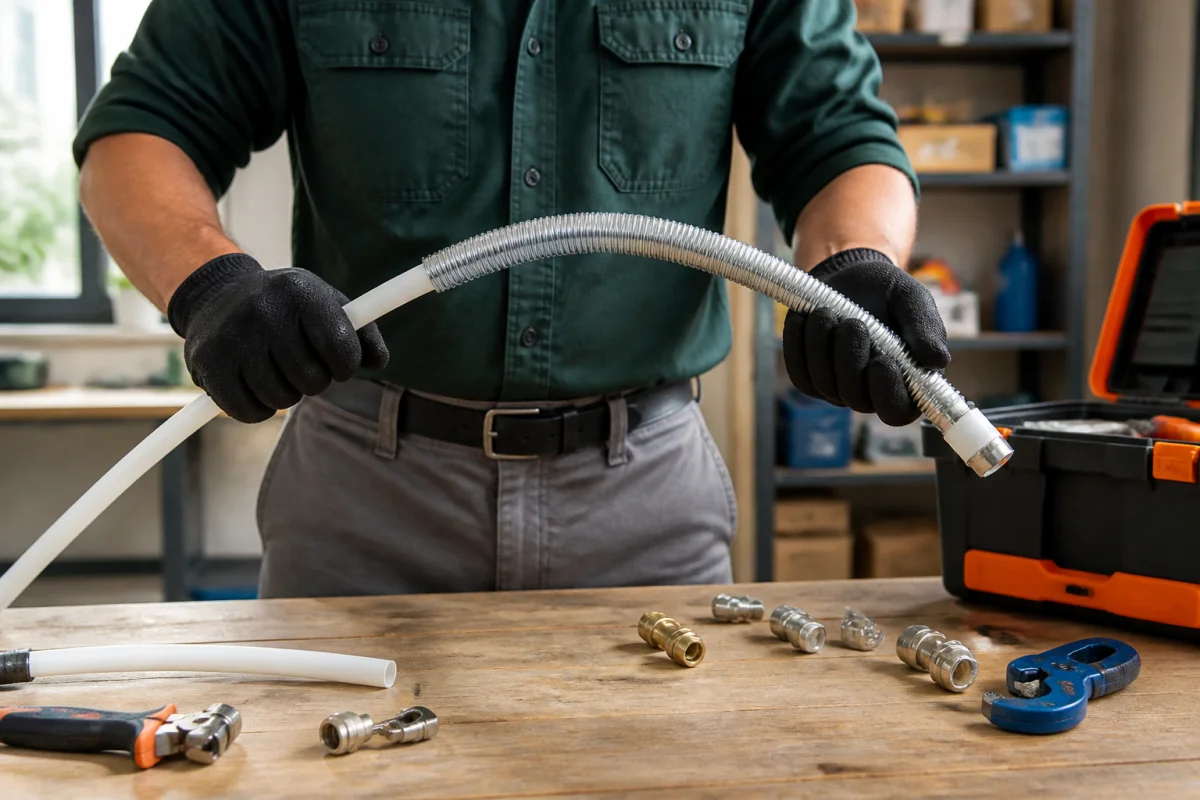

Comment utiliser un ressort à cintrer
Le ressort à cintrer reste la méthode la plus simple pour sécuriser un cintrage sur petit diamètre. Il évite l’écrasement du multicouche pendant la flexion.
- Choisir un ressort adapté au diamètre du tube
- Glisser le tube dans le ressort, ou placer le ressort autour selon le modèle
- Positionner le ressort exactement à l’endroit de la future courbure
- Plier progressivement jusqu’à obtenir l’angle souhaité
- Retirer le ressort après cintrage
- Vérifier que le tube n’est ni pincé ni écrasé
Le ressort est économique, pratique et souvent suffisant pour des installations sanitaires courantes. Il peut aussi servir sur du PER, selon les modèles.

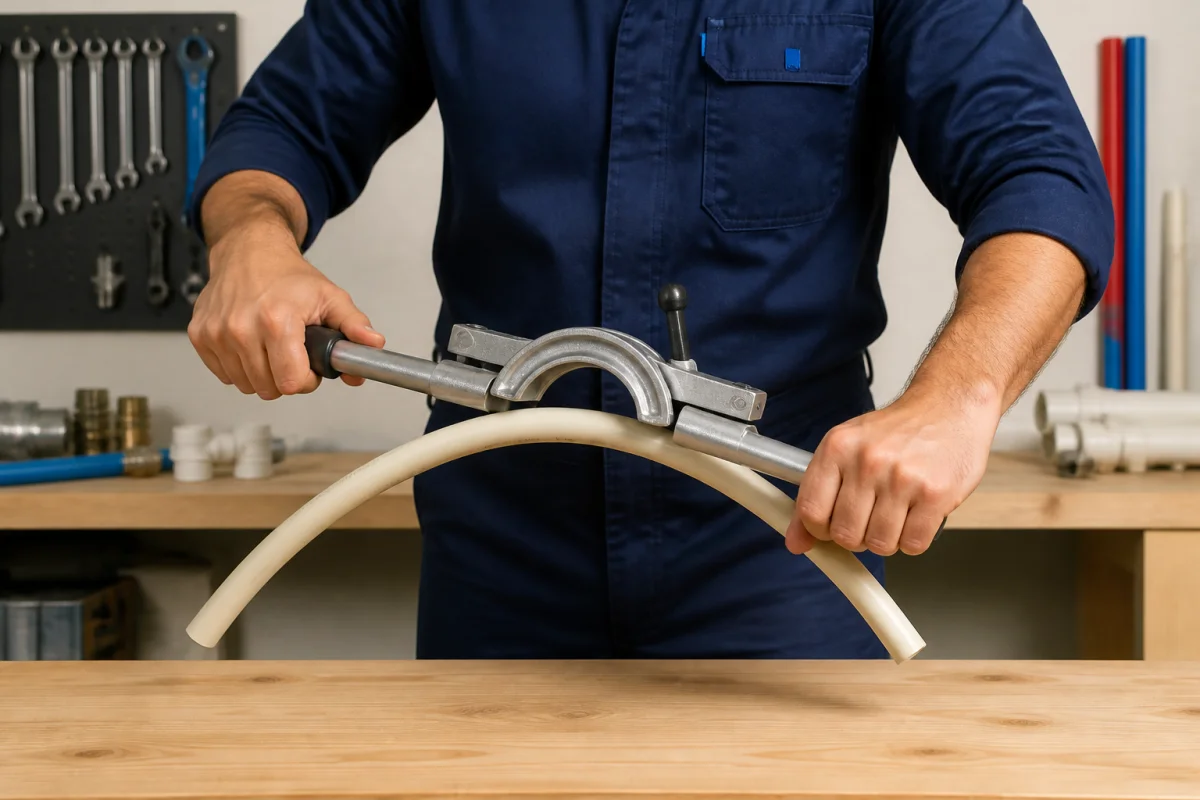

Comment utiliser une cintreuse arbalète
La cintreuse arbalète apporte plus de régularité et permet d’obtenir des courbures plus esthétiques. Elle est bien adaptée quand plusieurs cintrages sont prévus ou lorsque l’installation reste apparente.
- Choisir le disque ou le gabarit correspondant au diamètre du tube
- Marquer au crayon le point de départ du cintrage
- Installer le tube dans la cintreuse
- Aligner la marque avec le repère 0 de l’outil
- Bloquer le tube avec le verrou ou le dispositif de serrage
- Actionner la cintreuse jusqu’à l’angle voulu, en suivant les graduations
- Libérer le tube
- Contrôler l’état de la courbure
Sur certains montages, un ressort peut être utilisé en complément si la méthode du fabricant le prévoit. Le principal avantage de la cintreuse reste le rayon de courbure plus serré, par exemple 45 mm sur un tube de 16 mm, contre environ 80 mm à la main.
Dans la pratique, cette précision est précieuse pour une sortie de mur, un contournement d’obstacle ou un réseau visible qui doit rester propre.
Comment cintrer un tuyau multicouche sans l’abîmer ?
Le bon réflexe consiste à adapter la méthode au diamètre, à l’emplacement du tube et au rayon recherché. Le multicouche est souple, mais il n’accepte pas les excès de courbure. Un tube fragilisé peut devenir un futur point de fuite, surtout sous pression.
- respecter le rayon minimal de courbure
- utiliser un outil adapté au diamètre
- travailler dans un espace dégagé
- plier progressivement
- contrôler le résultat avant la pose définitive
Sur un réseau encastré, en chauffage au sol ou derrière une cloison, la qualité du cintrage compte encore plus. Réduire le nombre de raccords diminue les risques de fuite, mais seulement si la courbure a été réalisée proprement.
Quelles erreurs éviter pendant le cintrage
Certaines erreurs reviennent souvent et expliquent la plupart des défauts :
- cintrer trop serré sans respecter le rayon minimal
- forcer à la main sur un diamètre trop important
- utiliser un ressort ou une cintreuse non adaptés
- aller trop vite et créer un croquage
- poser un tube pincé en pensant que cela passera quand même
Un tube pincé est considéré comme inutilisable. La zone écrasée réduit le passage de l’eau, peut entraîner une perte de pression et devenir une faiblesse mécanique. Sous l’effet de la pression, une fissure peut apparaître plus tard.
Comment vérifier un cintrage réussi
Le contrôle final est simple mais indispensable. La courbure doit être régulière, sans pli visible, sans écrasement et sans réduction marquée du diamètre intérieur.
Voici les points à vérifier :
- la section du tube reste bien ronde
- aucune marque de pincement n’apparaît sur la courbe
- l’angle obtenu correspond au tracé prévu
- le tube garde une bonne continuité pour l’écoulement
- la pose reste compatible avec les colliers, cloisons ou gaines prévus
Si un doute subsiste, mieux vaut refaire la pièce avec une nouvelle longueur de tube plutôt que d’intégrer un élément fragilisé dans l’installation.
Peut-on cintrer un tuyau multicouche isolé ?
Oui, mais l’isolant ne doit généralement pas rester en place pendant le cintrage. Il faut le découper ou l’écarter localement, puis le remettre en place après la courbure. Cette précaution évite un mauvais appui dans l’outil et un cintrage imprécis.
Un avis utilisateur l’exprime clairement : « Non, on l’enlève (Enfin, on fait une découpe pour l’écarter). », Da05, source bricozone.be. Pour la finition, le même contributeur ajoute : « Ben tu remets un bout de tape ou autre. »
Ce point revient souvent sur les forums, notamment pour les tubes gainés ou isolés en pose encastrée. Si le tube est en 16 mm avec 6 mm d’isolant, il faut vérifier la compatibilité réelle de la cintreuse avec l’encombrement total, ou travailler tube nu sur la zone de courbure.
Le cintrage d’un tuyau multicouche reste une opération accessible, même à un niveau débutant, à condition de respecter le diamètre, le rayon de courbure et l’outil adapté. Sur une intervention simple, le temps nécessaire tourne souvent autour de 15 à 20 minutes. Pour un chantier propre et durable, le meilleur arbitrage est souvent le suivant, grand rayon à la main pour les cas très simples, ressort pour les petits diamètres, cintreuse arbalète dès qu’il faut de la précision ou un passage serré. C’est ce choix qui permet de limiter les raccords sans créer un point faible dans le réseau.
